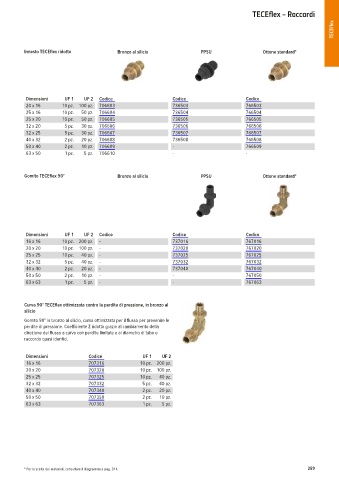

Page 9 - TECE - TECE FLEX SISTEMA A PRESSARE

TECEflex – Raccordi
TECEflex

Innesto TECE ex ridotto Bronzo al silicio PPSU Ottone standard*

Dimensioni UF 1 UF 2 Codice Codice Codice
20 x 16 10 pz. 100 pz. 706603 736503 766503
25 x 16 10 pz. 50 pz. 706604 736504 766504
25 x 20 10 pz. 50 pz. 706605 736505 766505
32 x 20 5 pz. 30 pz. 706606 736506 766506
32 x 25 5 pz. 30 pz. 706607 736507 766507
40 x 32 2 pz. 20 pz. 706608 736508 766508
50 x 40 2 pz. 10 pz. 706609 - 766509
63 x 50 1 pz. 5 pz. 706610 - -

Gomito TECE ex 90° Bronzo al silicio PPSU Ottone standard*

Dimensioni UF 1 UF 2 Codice Codice Codice
16 x 16 10 pz. 200 pz. - 737016 767016
20 x 20 10 pz. 100 pz. - 737020 767020
25 x 25 10 pz. 40 pz. - 737025 767025
32 x 32 5 pz. 40 pz. - 737032 767032
40 x 40 2 pz. 20 pz. - 737040 767040
50 x 50 2 pz. 10 pz. - - 767050
63 x 63 1 pz. 5 pz. - - 767063

Curva 90° TECE ex ottimizzata contro la perdita di pressione, in bronzo al
silicio
Gomito 90° in bronzo al silicio, curva ottimizzata per il flusso per prevenire le
perdite di pressione. Coefficiente Z ridotto grazie al cambiamento della
direzione del flusso a curva con perdite limitate e al diametro di tubo e
raccordo quasi identici.

Dimensioni Codice UF 1 UF 2
16 x 16 707316 10 pz. 200 pz.
20 x 20 707320 10 pz. 100 pz.
25 x 25 707325 10 pz. 40 pz.
32 x 32 707332 5 pz. 40 pz.
40 x 40 707340 2 pz. 20 pz.
50 x 50 707350 2 pz. 10 pz.
63 x 63 707363 1 pz. 5 pz.

* Per la scelta dei materiali, consultare il diagramma a pag. 314. 289
