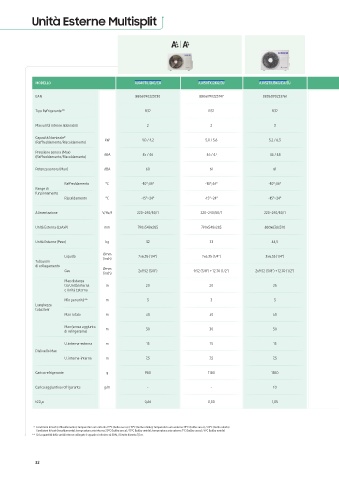

Unità Esterne Multisplit

MODELLO AJ040TXJ2KG/EU AJ050TXJ2KG/EU AJ052TXJ3KG/EU/EU AJ068TXJ3KG/EU AJ080TXJ4KG/EU AJ100TXJ5KG/EU
EAN 8806090223730 8806090223747 8806090223761 8806090223778 8806090223785 8806090223792

Tipo Refrigerante (1) R32 R32 R32 R32 R32 R32

Max unità interne abbinabili 2 2 3 3 4 5

Capacità Nominale* kW 4,0 / 4,2 5,0 / 5,6 5,2 / 6,3 6,8 / 8,0 8,0 / 9,3 10 / 12
(Raffreddamento/Riscaldamento)
Pressione sonora (Max) dBA 45 / 46 46 / 47 46 / 48 48 / 50 48 / 50 54 / 56
(Raffreddamento/Riscaldamento)
Potenza sonora (Max) dBA 60 61 61 64 64 70

Raffreddamento °C -10°;46° -10°;46° -10°;46° -10°;46° -10°~46° -10°~46°
Range di
funzionamento
Riscaldamento °C -15°~24° -15°~24° -15°~24° -15°~24° -15°~24° -15°~24°

Alimentazione V/Hz/f 220~240/50/1 220~240/50/1 220~240/50/1 220~240/50/1 220~240/50/1 220~240/50/1

Unità Esterna (LxAxP) mm 790x548x285 790x548x285 880x638x310 880x798x310 880x798x310 940x998x330

Unità Esterna (Peso) kg 32 33 44,5 57,5 57,5 76,5

Ømm
Liquido (inch) 2x6.35 (1/4”) 2x6.35 (1/4”) 3x6.35 (1/4”) 3x6.35 (1/4”) 4x6.35 (1/4”) 5x6.35 (1/4”)
Tubazioni
di collegamento Ømm
Gas 2x9.52 (3/8”) 9.52 (3/8”) + 12.70 (1/2”) 2x9.52 (3/8”) + 12.70 (1/2”) 9.52 (3/8”) + 2x12.70 (1/2”) 2x9.52 (3/8”) + 2x12.70 (1/2”) 2x9.52 (3/8”) + 3x12.70 (1/2”)
(inch)
Max distanza
tra Unità Interna m 20 20 25 25 25 25
e Unità Esterna
Min per unità** m 3 3 3 3 3 3
Lunghezza
tubazioni
Max Totale m 30 30 50 50 70 75

Max (senza aggiunta m 30 30 30 30 30 30
di refrigerante)

U. interna-esterna m 15 15 15 15 15 15
Dislivello Max
U. interna-interna m 7,5 7,5 7,5 7,5 7,5 7,5

Carica refrigerante g 980 1180 1550 2000 2000 2700

Carica aggiuntiva refrigerante g/m - - 10 10 20 10

tCO e 0,66 0,80 1,05 1,35 1,35 1,82
2

* Condizioni di test (raffreddamento): temperatura aria interna 27°C (bulbo secco) / 19°C (bulbo umido); temperatura aria esterna 35°C (bulbo secco) / 24°C (bulbo umido)
Condizioni di test (riscaldamento): temperatura aria interna 20°C (bulbo secco) / 15°C (bulbo umido); temperatura aria esterna 7°C (bulbo secco) / 6°C (bulbo umido)
** Se la quantità delle unità interne collegate è uguale o inferiore al 50%, il limite diventa 7,5 m.
