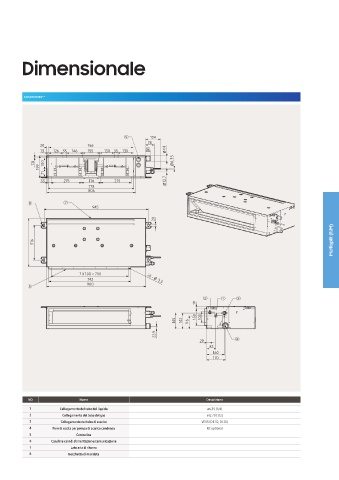

Dimensionale
AJ052BNMDEG**
ᶇ 134
78
20 766
13 126 35 146 155 130 35 139 42 ø44
35
7.8 7.8 7 100 ø6.35
199
71
33 275 176 275 ø12.7
778
806
ᶊ ᶉ
945
20
Multisplit (FJM)
316
7 X 100 = 700
742 20 - ø 3.5
900
ᶈ
ᶄ ᶃ ᶅ
19
150 100
145 142 116
22.9
29 ᶆ
83
160
170
NO Nome Descrizione
1 Collegamento del tubo del liquido . 1
2 Collegamento del tubo del gas 1 . 0 1
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25)
4 Foro di uscita per pompa di scarico condensa it optional
5 Centralina
6 Canaline cavi di alimentazione/comunicazione
7 Lato aria di ritorno
8 Bocchetta di mandata
