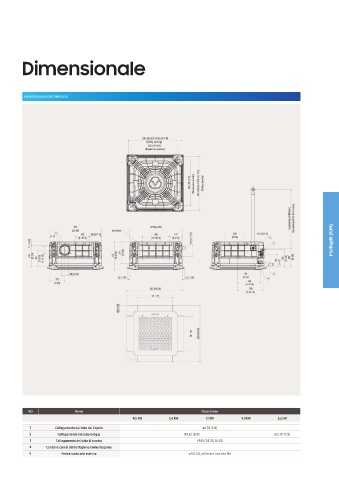

Dimensionale
AJ016/020/026/035/052TNNDKG/EU
Multisplit (FJM)
NO Nome Descrizione
4,5 kW 5,6 kW 7,1 kW 9,0 kW 5,2 kW
1 Collegamento del tubo del liquido . 1
2 Collegamento del tubo del gas 9. 1 . 0 1
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25)
4 Canaline cavi di alimentazione/comunicazione
5 Pretranciato aria esterna ø 101 (4), utilizzare una vite M4
