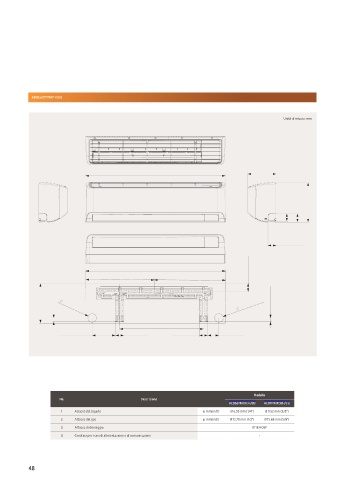

Unità Interna - WindFree DELUXE
™
Dimensionale
AE056/071TNX*H/EU
ni i i u
1054.5[41-1/2] 215[8-7/16]
[2-5/16] [2-9/16]
58.1 65.0 299[11-3/4]
62.4 [2-7/16]
[2-7/16]
1054.5[41-1/2]
517.5 [20-3/8] 537.0 [21-1/8] 61.5
[11-3/4] [1-1/8] 65.0 [2-9/16] 65.0 [2-9/16] [1-1/8] 29.0
299.0 29.0
631.5[24-7/8]
175.6 [6-15/16] 64.0 [2-1/2] 64.0 [2-1/2] 84.0 [3-5/16]
Modello
No. Descrizione
AE056TNXDEH/EU AE071TNXDEH/EU
1 Attacco del liquido ø, mm(inch)
2 Attacco del gas ø, mm(inch)
3 Attacco di drenaggio ID 18 HOSE
4 Canalina per i cavi di alimentazione e di comunicazione -
