P. 227

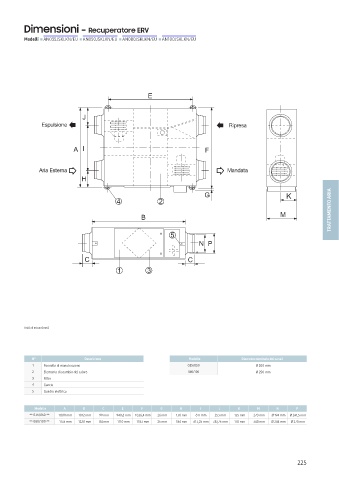

Dimensioni - Recuperatore ERV
Modelli AN035JSKLKN/EU AN050JSKLKN/EU AN080JSKLKN/EU AN100JSKLKN/EU
TRATTAMENTO ARIA
Unità di misura [mm]
N° Descrizione Modello Diametro nominale dei canali
1 Pannello di manutenzione 035/050 Ø 200 mm
2 Elemento di scambio del calore 080/100 Ø 250 mm
3 FIltro
4 Gancio
5 Quadro elettrico
Modello A B C E F G H I J K M N P
** 035/050 ** 1000 mm 1012 mm 99 mm 940,6 mm 1036,4 mm 26 mm 130 mm 617 mm 253 mm 135 mm 270 mm Ø 194 mm Ø 241,5 mm
** 080/100 ** 1135 mm 1220 mm 84 mm 1110 mm 1183 mm 25 mm 184 mm 613,25 mm 387,75 mm 170 mm 340 mm Ø 244 mm Ø 270 mm
225
