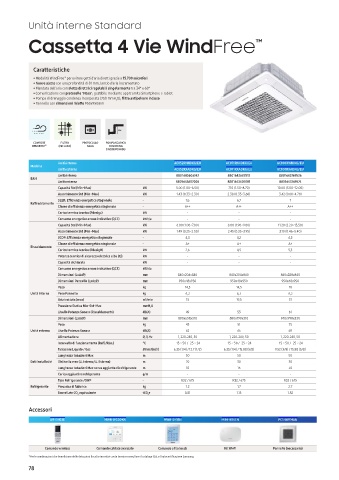

Page 80 - SAMSUNG - CAC 2024

Unità interne Standard

Cassetta 4 Vie WindFree ™

Caratteristiche

• Modalità WindFree per evitare getti d’aria diretti grazie a 15.700 microfori
™
• Nuove alette con una profondità di 81 mm, lancio d’aria incrementato
• Mandata dell’aria con aletta direttrici regolabili singolarmente tra 34° e 68°
• Comunicazione con protocollo "Nasa"; gestibile mediante app tramite Smartphone e Tablet
• Pompa di drenaggio condensa incorporata (750 mmH O); filtro antipolvere incluso
2
• Pannello con dimensioni ridotte 950x950mm

COMFORT FILTRO PROTOCOLLO POMPA SCARICO
WINDFREE ™ (INCLUSO) NASA CONDENSA
(INCORPORATA)
Unità interna AC052RN4DKG/EU AC071RN4DKG/EU AC100RN4DKG/EU AC100RN4DKG/EU AC120RN4DKG/EU AC120RN4DKG/EU AC140RN4DKG/EU AC140RN4DKG/EU
Modello
Unità esterna AC052RXADKG/EU AC071RXADKG/EU AC100RXADKG/EU AC100RXADNG/EU AC120RXADKG/EU AC120RXADNG/EU AC140RXADKG/EU AC140RXADNG/EU
Unità interna 8801643606947 8801643607012 8801643769536 8801643769536 8801643769598 8801643769598 8801643769659 8801643769659
EAN
Unità esterna 8801643607005 8801643607081 8801643769574 8801643769581 8801643769635 8801643769642 8801643769697 8801643769703
Capacità Std (Min~Max) kW 5.00 (1.00~6.50) 7.10 (1.50~8.70) 10.00 (3.00~12.00) 10.00 (3.00~12.00) 12.00 (3.50~13.50) 12.00 (3.50~13.50) 13.40 (3.50~15.50) 13.40 (3.50~15.50)
Assorbimento Std (Min~Max) kW 1.43 (0.33~2.30) 2.38 (0.35~3.60) 3.42 (0.60~4.70) 3.32 (0.60~4.70) 4.60 (0.90~5.30) 4.45 (0.90~5.50) 4.62 (0.80~6.45) 4.62 (0.80~6.60)
SEER: Efficienza energetica stagionale - 7,6 6,7 7 7 6 6 6,6 6,6
Raffreddamento
Classe di efficienza energetica stagionale - A++ A++ A++ A++ A+ A+ - -
Carico termico teorico (Pdesigc) kW - - - - - - - -
Consumo energetico annuo indicativo (QCE) kWh/a - - - - - - - -
Capacità Std (Min~Max) kW 6.00 (1.00~7.00) 8.00 (1.90~9.00) 11.20 (2.20~15.50) 11.20 (2.20~15.50) 13.20 (3.50~15.50) 13.20 (3.50~15.50) 15.50 (3.50~18.00) 15.50 (3.50~18.00)
Assorbimento Std (Min~Max) kW 1.49 (0.25~2.50) 2.45 (0.35~3.95) 3.10 (0.46~5.40) 3.03 (0.46~5.40) 4.15 (0.75~5.60) 4.05 (0.75~6.40) 4.90 (0.70~7.36) 4.76 (0.70~7.50)
SCOP: Efficienza energetica stagionale - 4,3 4,2 4,3 4,3 4 4 4,3 4,3
Classe di efficienza energetica stagionale - A+ A+ A+ A+ A+ A+ - -
Riscaldamento
Carico termico teorico (PdesigH) kW 2,6 4,5 5,3 5,3 6,5 6,5 8,4 8,4
Potenza termica di sicurezza elettrica elbu (Tj) kW - - - - - - - -
Capacità dichiarata kW - - - - - - - -
Consumo energetico annuo indicativo (QCE) kWh/a - - - - - - - -
Dimensioni (LxAxP) mm 840x204x840 840x204x840 840x288x840 840x288x840 840x288x840 840x288x840 840x288x840 840x288x840
Dimensioni Pannello (LxAxP) mm 950x48x950 950x48x950 950x48x950 950x48x950 950x48x950 950x48x950 950x48x950 950x48x950
Peso kg 14,5 14,5 18 18 18 18 20 20
Unità interna Peso Pannello kg 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3
Aria trattata (max) m 3 /min 15 19,5 31 31 32 32 32 32
Pressione Statica Min-Std-Max mmH 2 O - - - - - - - -
Livello Potenza Sonora (Riscaldamento) dB(A) 49 53 61 61 61 61 61 61
Dimensioni (LxAxP) mm 880x638x310 880x798x310 940x998x330 940x998x330 940x998x330 940x998x330 940x1210x330 940x1210x330
Peso kg 43 51 75 74 81 80 91,5 90,5
Unità esterna Livello Potenza Sonora dB(A) 62 65 69 69 70 70 69 69
Alimentazione Ø, V, Hz 1, 220-240, 50 1, 220-240, 50 1, 220-240, 50 3, 380-415, 50 1, 220-240, 50 3, 380-415, 50 1, 220-240, 50 3, 380-415, 50
Intervallo di funzionamento (Raff./Risc.) °C -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24 -15 ~ 50 / -25 ~ 24
Tubazioni Liquido / Gas Ømm/(inch) 6.35 (1/4) / 12.7 (1/2) 6.35 (1/4) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8)
Lunghezza tubazioni Max m 30 50 50 50 50 50 75 75
Dati installativi Dislivello max (U. Interna/U. Esterna) m 20 30 30 30 30 30 30 30
Lunghezza tubazioni Max senza aggiunta di refrigerante m 10 15 30 30 30 30 30 30
Carica aggiuntiva refrigerante g/m - - - - - - - -
Tipo Refrigerante /GWP - R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675
Refrigerante Precarica di fabbrica kg 1.2 1.7 2.7 2.7 2.7 2.7 2.9 2.9
Tonnellate CO 2 equivalente tCO 2 e 0.81 1.15 1.82 1.82 1.82 1.82 1.96 1.96

Accessori

AR-EH03E MWR-WG00KN MWR-SH11N MIM-H04EN PC1NWFMAN

Comando wireless Comando cablato avanzato Comando a filo touch Kit Wi-Fi Pannello (necessario)
*Per le combinazioni che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il catalogo GSE o l'autocertificazione Samsung.
78
