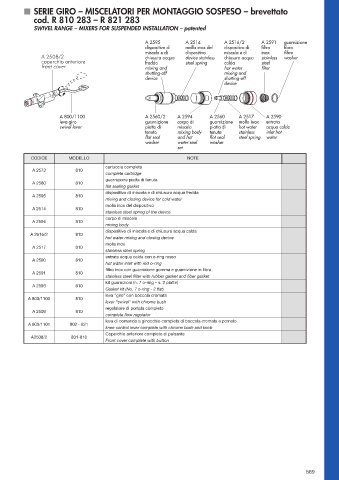

Page 569 - RIVER - CATALOGO 2022

■ SERIE GIRO – MISCELATORI PER MONTAGGIO SOSPESO – brevettato
cod. R 810 283 – R 821 283
SWIVEL RANGE – MIXERS FOR SUSPENDED INSTALLATION – patented

A 2595 A 2514 A 2516/2 A 2591 guarnizione
dispositivo di molla inox del dispositivo di filtro fibra
miscela e di dispositivo miscela e di inox fibre
A 2508/2 chiusura acqua device stainless chiusura acqua stainless washer
coperchio anteriore fredda steel spring calda steel
front cover mixing and hot water filter
shutting-off mixing and
device shutting-off
device

A 800/1100 A 2560/2 A 2594 A 2560 A 2517 A 2590
leva giro guarnizione corpo di guarnizione molla inox entrata
swivel lever piatta di miscela piatta di hot water acqua calda
tenuta mixing body tenuta stainless inlet hot
flat seal and hot flat seal steel spring water
washer water seal washer
set
CODICE MODELLO NOTE
cartuccia completa
A 2573 810
complete cartridge
guarnizione piatta di tenuta
A 2560 810
ÜATŸSEALINGŸGASKET
dispositivo di miscela e di chiusura acqua fredda
A 2595 810
mixing and closing device for cold water
molla inox del dispositivo
A 2514 810
stainless steel spring of the device
corpo di miscela
A 2594 810
mixing body
dispositivo di miscela e di chiusura acqua calda
A 2516/2 810
hot water mixing and closing device
molla inox
A 2517 810
stainless steel spring
entrata acqua calda con o-ring rosso
A 2590 810
hot water inlet with red o-ring
ÙMUSP JOPY DPO HVBSOJ[JPOF HPNNB F HVBSOJ[JPOF JO ÙCSB
A 2591 810
STAINLESSŸSTEELŸÛLTERŸWITHŸRUBBERŸGASKETŸANDŸÛBERŸGASKET
kit guarnizioni (n. 7 o-ring - n. 2 piatte)
A 2593 810
'ASKETŸKITŸ .O Ÿ ŸO RINGŸ Ÿ ŸÜAT
leva “giro” con boccola cromata
A 800/1100 810
lever "swivel" with chrome bush
regolatore di portata completo
A 2509 810
COMPLETEŸÜOWŸREGULATOR
leva di comando a ginocchio completa di boccola cromata e pomolo
A 800/1101 802 - 821
knee control lever complete with chrome bush and knob
Coperchio anteriore completo di pulsante
A2508/2 801-810
Front cover complete with button

569
