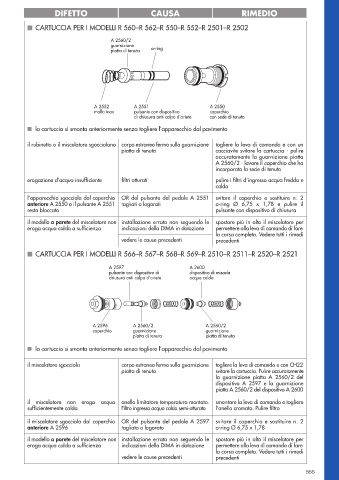

Page 555 - RIVER - CATALOGO 2022
P. 555
DIFETTO CAUSA RIMEDIO
Q CARTUCCIA PER I MODELLI R 560–R 562–R 550–R 552–R 2501–R 2502
A 2560/2
guarnizione
piatta di tenuta o-ring
A 2552 A 2551 A 2550
molla inox pulsante con dispositivo coperchio
di chiusura anti colpo d'ariete con sede di tenuta
Q la cartuccia si smonta anteriormente senza togliere l’apparecchio dal pavimento
il rubinetto o il miscelatore sgocciolano corpo estraneo fermo sulla guarnizione togliere la leva di comando e con un
piatta di tenuta cacciavite svitare la cartuccia - pulire
accuratamente la guarnizione piatta
A 2560/2 - lavare il coperchio che ha
incorporato la sede di tenuta
erogazione d’acqua insufficiente filtri otturati pulire i filtri d’ingresso acqua fredda e
calda
l’apparecchio sgocciola dal coperchio OR del pulsante del pedale A 2551 svitare il coperchio e sostituire n. 2
anteriore A 2550 o il pulsante A 2551 tagliati o logorati o-ring Ø 6,75 x 1,78 e pulire il
resta bloccato pulsante con dispositivo di chiusura
il modello a parete del miscelatore non installazione errata non seguendo le spostare più in alto il miscelatore per
eroga acqua calda a sufficienza indicazioni della DIMA in dotazione permettere alla leva di comando di fare
la corsa completa. Vedere tutti i rimedi
vedere le cause precedenti precedenti
Q CARTUCCIA PER I MODELLI R 566–R 567–R 568–R 569–R 2510–R 2511–R 2520–R 2521
A 2597 A 2600
pulsante con dispositivo di dispositivo di miscela
chiusura anti colpo d’ariete acqua calda
A 2596 A 2560/2 A 2560/2
coperchio guarnizione guarnizione
piatta di tenuta piatta di tenuta
Q la cartuccia si smonta anteriormente senza togliere l’apparecchio dal pavimento
il miscelatore sgocciola corpo estraneo fermo sulla guarnizione togliere la leva di comando e con CH22
piatta di tenuta svitare la cartuccia. Pulire accuratamente
la guarnizione piatta A 2560/2 del
dispositivo A 2597 e la guarnizione
piatta A 2560/2 del dispositivo A 2600
il miscelatore non eroga acqua anello limitatore temperatura montato. smontare la leva di comando e togliere
sufficientemente calda Filtro ingresso acqua calda semi-otturato l’anello cromato. Pulire filtro
il miscelatore sgocciola dal coperchio OR del pulsante del pedale A 2597 svitare il coperchio e sostituire n. 2
anteriore A 2596 tagliato o logorato o-ring Ø 6,75 x 1,78
il modello a parete del miscelatore non installazione errata non seguendo le spostare più in alto il miscelatore per
eroga acqua calda a sufficienza indicazioni della DIMA in dotazione permettere alla leva di comando di fare
la corsa completa. Vedere tutti i rimedi
vedere le cause precedenti precedenti
555
