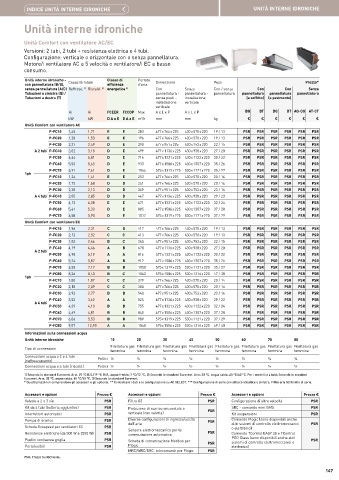

Page 147 - PANASONIC - LISTINO 2025

CHILLER
INDICE UNITÀ INTERNE IDRONICHE UNITÀ INTERNE IDR ONICHE
Unità interne idroniche

Unità Comfort con ventilatore AC/EC
Versioni: 2 tubi, 2 tubi + resistenza elettrica e 4 tubi.
Configurazione: verticale o orizzontale con o senza pannellatura.
Motore/i ventilatore AC a 5 velocità o ventilatore/i EC a basso
consumo.

Unità interne idroniche - Capacità totale Classe di Portata Dimensione Peso Prezzo*
con pannellatura (B/D), efficienza d'aria
senza pannellatura (A/C) Raffresc. 1) Riscald. 2) energetica 3) Con Senza Con / senza Con Con Senza
Tubazioni a sinistra (Q) / pannellatura - pannellatura - pannellatura pannellatura pannellatura pannellatura
Tubazioni a destra (T) senza piedi - installazione (a soffitto) (a pavimento)
installazione verticale
verticale
Hi Hi FCEER FCCOP Max A x L x P A x L x P BQ BT DQ DT AQ-CQ AT-CT
kW kW D A a E D A a E m³/h mm mm kg € € € € € €
Unità Comfort con ventilatore AC
P-FC10 1,45 1,71 E E 283 477 x 766 x 225 430 x 570 x 220 19 / 13 PSR PSR PSR PSR PSR PSR
P-FC20 1,38 1,53 E E 196 477 x 766 x 225 430 x 570 x 220 19 / 13 PSR PSR PSR PSR PSR PSR
P-FC30 2,37 2,49 D E 390 477 x 951 x 225 430 x 753 x 220 22 / 15 PSR PSR PSR PSR PSR PSR
A 2 tubi P-FC40 3,02 3,18 D E 499 477 x 1 136 x 225 430 x 938 x 220 27 / 20 PSR PSR PSR PSR PSR PSR
P-FC50 4,64 4,81 D E 716 477 x 1 321 x 225 430 x 1 122 x 220 30 / 22 PSR PSR PSR PSR PSR PSR
P-FC60 5,53 5,63 D E 933 477 x 1 506 x 225 430 x 1 307 x 220 35 / 26 PSR PSR PSR PSR PSR PSR
P-FC70 6,91 7,41 D E 1 064 575 x 1 319 x 225 530 x 1 121 x 220 35 / 27 PSR PSR PSR PSR PSR PSR
1ph
P-FC10 1,24 1,41 E E 253 477 x 766 x 225 430 x 570 x 220 20 / 14 PSR PSR PSR PSR PSR PSR
P-FC20 1,73 1,68 D D 241 477 x 766 x 225 430 x 570 x 220 20 / 14 PSR PSR PSR PSR PSR PSR
P-FC30 2,28 2,13 D D 369 477 x 951 x 225 430 x 753 x 220 23 / 16 PSR PSR PSR PSR PSR PSR
A 4 tubi P-FC40 2,85 2,85 D D 467 477 x 1 136 x 225 430 x 938 x 220 29 / 22 PSR PSR PSR PSR PSR PSR
P-FC50 4,13 4,08 E E 671 477 x 1 321 x 225 430 x 1 122 x 220 32 / 24 PSR PSR PSR PSR PSR PSR
P-FC60 5,61 5,33 D E 885 477 x 1 506 x 225 430 x 1 307 x 220 37 / 28 PSR PSR PSR PSR PSR PSR
P-FC70 6,58 5,90 D E 1 012 575 x 1 319 x 225 530 x 1 121 x 220 37 / 29 PSR PSR PSR PSR PSR PSR
Unità Comfort con ventilatore EC
P-FC10 1,96 2,31 C D 417 477 x 766 x 225 430 x 570 x 220 19 / 13 PSR PSR PSR PSR PSR PSR
P-FC20 2,12 2,52 C C 413 477 x 766 x 225 430 x 570 x 220 19 / 13 PSR PSR PSR PSR PSR PSR
P-FC30 1,83 2,66 B C 345 477 x 951 x 225 430 x 753 x 220 22 / 15 PSR PSR PSR PSR PSR PSR
P-FC40 4,19 4,46 A B 678 477 x 1 136 x 225 430 x 938 x 220 27 / 20 PSR PSR PSR PSR PSR PSR
A 2 tubi
P-FC50 4,98 5,19 A A 816 477 x 1 321 x 225 430 x 1 122 x 220 30 / 22 PSR PSR PSR PSR PSR PSR
P-FC60 5,24 5,82 A B 912 477 x 1 506 x 225 430 x 1 307 x 220 35 / 26 PSR PSR PSR PSR PSR PSR
P-FC70 6,55 7,17 B B 1 050 575 x 1 319 x 225 530 x 1 121 x 220 35 / 27 PSR PSR PSR PSR PSR PSR
P-FC80 8,36 8,43 B C 1 063 575 x 1 506 x 225 530 x 1 316 x 220 47 / 38 PSR PSR PSR PSR PSR PSR
1ph
P-FC10 1,80 1,87 C C 379 477 x 766 x 225 430 x 570 x 220 20 / 14 PSR PSR PSR PSR PSR PSR
P-FC20 2,18 2,09 C C 380 477 x 766 x 225 430 x 570 x 220 20 / 14 PSR PSR PSR PSR PSR PSR
P-FC30 2,93 2,77 B B 540 477 x 951 x 225 430 x 753 x 220 23 / 16 PSR PSR PSR PSR PSR PSR
P-FC40 3,52 3,62 A A 524 477 x 1 136 x 225 430 x 938 x 220 29 / 22 PSR PSR PSR PSR PSR PSR
A 4 tubi
P-FC50 4,39 4,10 B B 755 477 x 1 321 x 225 430 x 1 122 x 220 32 / 24 PSR PSR PSR PSR PSR PSR
P-FC60 4,69 4,81 B B 845 477 x 1 506 x 225 430 x 1 307 x 220 37 / 28 PSR PSR PSR PSR PSR PSR
P-FC70 6,06 5,53 B B 989 575 x 1 319 x 225 530 x 1 121 x 220 37 / 29 PSR PSR PSR PSR PSR PSR
P-FC80 9,07 12,90 A A 1 548 575 x 1 506 x 225 530 x 1 316 x 220 49 / 40 PSR PSR PSR PSR PSR PSR
Informazioni sulle connessioni acqua
Unità interne idroniche 10 20 30 40 50 60 70 80
Tipo di connessioni Filettatura gas Filettatura gas Filettatura gas Filettatura gas Filettatura gas Filettatura gas Filettatura gas Filettatura gas
femmina femmina femmina femmina femmina femmina femmina femmina
Connessioni acqua a 2 o 4 tubi Pollici ½ ½ ½ ½ ½ ½ ¾ ¾
(raffrescamento)
Connessioni acqua a 4 tubi (riscald.) Pollici ½ ½ ½ ½ ½ ½ ½ ½
1) Secondo lo standard Eurovent. Aria: 27 °C B.S./19 °C B.U., acqua fredda: 7 °C/12 °C. 2) Secondo lo standard Eurovent. Aria: 20 °C, acqua calda: 45 °C/40 °C. Per i modelli a 4 tubi: Secondo lo standard
Eurovent. Aria: 20 °C, acqua calda: 65 °C/55 °C. 3) Secondo lo standard Eurovent.
* Questi prezzi non comprendono gli accessori e gli optional. ** Controllare i dati e la configurazione su AC SELECT. *** Configurazione di serie con attacco idraulico a sinistra. Filtro aria G2 fornito di serie.
Accessori e opzioni Prezzo € Accessori e opzioni Prezzo € Accessori e opzioni Prezzo €
Valvole a 2 o 3 vie PSR Filtro G3 PSR Configurazione di altre velocità PSR
Kit da 4 tubi (batteria aggiuntiva) PSR Protezione di scarico orizzontale o PSR SRC - comando mini BMS PSR
Interruttori automatici PSR verticale (con valvola) Kit sospensioni PSR
Pompa di scarico PSR Diverse configurazioni di ingresso/uscita PSR Comando Plogic (sono disponibili anche
Scheda Ecospeed per ventilatori EC PSR dell'aria altri sistemi di controllo elettromeccanici PSR
o elettronici)
Sensore elettromeccanico per la
Resistenze elettriche (da 500 W a 2500 W) PSR commutazione automatica PSR Comando TControl EASY 3S e TControl
Piedini con/senza griglia PSR Scheda di comunicazione Modbus per POD Glass (sono disponibili anche altri PSR
sistemi di controllo elettromeccanici o
Portafusibili PSR Plogic PSR elettronici)
MRC/WRC/BRC: telecomandi per Plogic PSR
PSR: Prezzo Su Richiesta.
147
