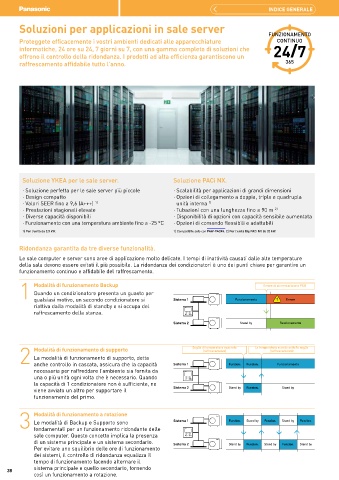

Soluzioni per applicazioni in sale server

Proteggete efficacemente i vostri ambienti dedicati alle apparecchiature FUNZIONAMENTO
CONTINUO
informatiche, 24 ore su 24, 7 giorni su 7, con una gamma completa di soluzioni che 24/7
offrono il controllo della ridondanza. I prodotti ad alta efficienza garantiscono un
raffrescamento affidabile tutto l'anno. 365

Soluzione YKEA per le sale server. Soluzione PACi NX.

· Soluzione perfetta per le sale server più piccole · Scalabilità per applicazioni di grandi dimensioni
· Design compatto · Opzioni di collegamento a doppia, tripla e quadrupla
· Valori SEER fino a 9,6 (A+++) 1) unità interna 1)
· Prestazioni stagionali elevate · Tubazioni con una lunghezza fino a 90 m 2)
· Diverse capacità disponibili · Disponibilità di opzioni con capacità sensibile aumentata
· Funzionamento con una temperatura ambiente fino a -25 °C · Opzioni di comando flessibili e adattabili
1) Per l'unità da 3,5 kW. 1) Compatibile solo con PAW-PACR4. 2) Per l'unità Big PACi NX da 20 kW.

Ridondanza garantita da tre diverse funzionalità.

Le sale computer e server sono aree di applicazione molto delicate. I tempi di inattività causati dalle alte temperature
della sala devono essere evitati il più possibile. La ridondanza dei condizionatori è uno dei punti chiave per garantire un
funzionamento continuo e affidabile del raffrescamento.
1 Modalità di funzionamento Backup Errore di alimentazione o PCB

Quando un condizionatore presenta un guasto per
qualsiasi motivo, un secondo condizionatore si
riattiva dalla modalità di standby e si occupa del Sistema 1 Funzionamento Errore
raffrescamento della stanza.
Sistema 2 Stand by Funzionamento

2 Modalità di funzionamento di supporto Soglia di temperatura superata La temperatura scende sotto la soglia
(raffrescamento)
(raffrescamento)
La modalità di funzionamento di supporto, detta
anche controllo in cascata, assicura che la capacità
necessaria per raffreddare l'ambiente sia fornita da Sistema 1 Funzion. Funzion. Funzionamento
una o più unità ogni volta che è necessario. Quando
la capacità di 1 condizionatore non è sufficiente, ne
viene avviato un altro per supportare il Sistema 2 Stand by Funzion. Stand by
funzionamento del primo.
3 Modalità di funzionamento a rotazione Sistema 1 Funzion. Stand by Funzion. Stand by Funzion.

Le modalità di Backup e Supporto sono
fondamentali per un funzionamento ridondante delle
sale computer. Questo concetto implica la presenza
di un sistema principale e un sistema secondario. Sistema 2 Stand by Funzion. Stand by Funzion. Stand by
Per evitare uno squilibrio delle ore di funzionamento
dei sistemi, il controllo di ridondanza equalizza il
tempo di funzionamento facendo alternare il
38 sistema principale e quello secondario, fornendo
così un funzionamento a rotazione.
