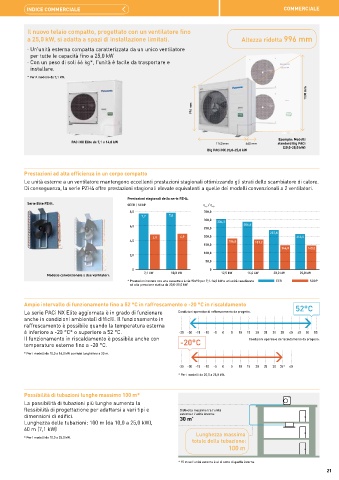

Il nuovo telaio compatto, progettato con un ventilatore fino
a 25,0 kW, si adatta a spazi di installazione limitati. Altezza ridotta 996 mm
· Un'unità esterna compatta caratterizzata da un unico ventilatore
per tutte le capacità fino a 25,0 kW
· Con un peso di soli 66 kg*, l'unità è facile da trasportare e
installare.
* Per il modello da 7,1 kW.

1 500 mm

996 mm

Esempio: Modelli
PACi NX Elite da 7,1 a 14,0 kW 1 140 mm 460 mm standard Big PACi
(20,0-25,0 kW)
Big PACi NX 20,0-25,0 kW

Prestazioni ad alta efficienza in un corpo compatto
Le unità esterne a un ventilatore mantengono eccellenti prestazioni stagionali ottimizzando gli strati dello scambiatore di calore.
Di conseguenza, la serie PZH4 offre prestazioni stagionali elevate equivalenti a quelle dei modelli convenzionali a 2 ventilatori.

Prestazioni stagionali della serie PZH4.
Serie Elite PZH4. SEER / SCOP η s,c / η s,h
8,0 350,0
7,7 7,8
300,0 304,3
6,0 250,0 286,6
237,8
4,8 4,9 200,0 213,0
4,0 186,0 181,2
150,0
146,0 145,0
100,0
2,0
50,0
0 0
Modello convenzionale a due ventilatori. 7,1 kW 10,0 kW 12,5 kW 14,0 kW 20,0 kW 25,0 kW
* Prestazioni testate con una cassetta a 4 vie 90x90 per 7,1-14,0 kW e un’unità canalizzata EER SCOP
ad alta pressione statica da 20,0-25,0 kW.

Ampio intervallo di funzionamento fino a 52 °C in raffrescamento e -20 °C in riscaldamento 52°C
La serie PACi NX Elite aggiornata è in grado di funzionare Condizioni operative di raffrescamento da progetto.
anche in condizioni ambientali difficili. Il funzionamento in
raffrescamento è possibile quando la temperatura esterna
è inferiore a -20 °C* o superiore a 52 °C. -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 50 55
Il funzionamento in riscaldamento è possibile anche con -20°C Condizioni operative di riscaldamento da progetto.
temperature esterne fino a -20 °C.
* Per i modelli da 10,0 a 14,0 kW con tubi lunghi fino a 30 m.

-25 -20 -15 -10 -5 0 5 10 15 20 25 30 35* 40
* Per i modelli da 20,0 a 25,0 kW.

Possibilità di tubazioni lunghe massimo 100 m*
La possibilità di tubazioni più lunghe aumenta la
flessibilità di progettazione per adattarsi a vari tipi e Dislivello massimo tra l'unità
dimensioni di edifici. esterna e l'unità interna:
30 m
*
Lunghezza delle tubazioni: 100 m (da 10,0 a 25,0 kW),
60 m (7,1 kW)
Lunghezza massima
* Per i modelli da 10,0 a 25,0 kW.
totale della tubazione:
100 m

* 15 m se l'unità esterna è al di sotto di quella interna.
