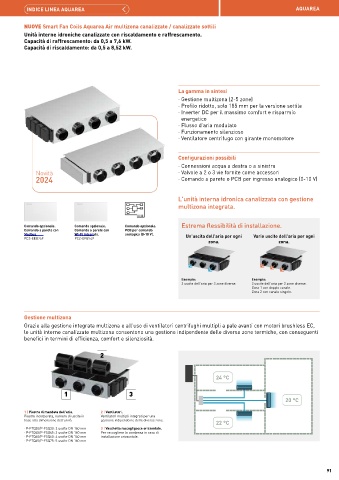

Page 91 - PANASONIC - AQUAREA

INDICE LINEA AQUAREA AQUAREA

NUOVE Smart Fan Coils Aquarea Air multizona canalizzate / canalizzate sottili
Unità interne idroniche canalizzate con riscaldamento e raffrescamento.
Capacità di raffrescamento: da 0,5 a 7,6 kW.
Capacità di riscaldamento: da 0,5 a 8,52 kW.

La gamma in sintesi
· Gestione multizona (2-5 zone)
· Profilo ridotto, solo 185 mm per la versione sottile
· Inverter DC per il massimo comfort e risparmio
energetico
· Flusso d'aria modulato
· Funzionamento silenzioso
· Ventilatore centrifugo con girante monomotore

Configurazioni possibili
· Connessioni acqua a destra o a sinistra

Novità · Valvole a 2 o 3 vie fornite come accessori
2024 · Comando a parete o PCB per ingresso analogico (0-10 V)

L'unità interna idronica canalizzata con gestione
multizona integrata.

Comando opzionale. Comando opzionale. Comando opzionale. Estrema flessibilità di installazione.
Comando a parete con Comando a parete con PCB per comando
Modbus. Wi-Fi integrato. analogico (0-10 V). Un'uscita dell'aria per ogni Varie uscite dell'aria per ogni
PCZ-EEB749 PCZ-EFB749
zona. zona.

Esempio: Esempio:
3 uscite dell'aria per 3 zone diverse. 3 uscite dell'aria per 2 zone diverse.
Zona 1 con doppio canale.
Zona 2 con canale singolo.

Gestione multizona
Grazie alla gestione integrata multizona e all'uso di ventilatori centrifughi multipli a pale avanti con motori brushless EC,
le unità interne canalizzate multizona consentono una gestione indipendente delle diverse zone termiche, con conseguenti
benefici in termini di efficienza, comfort e silenziosità.

2

24 °C

1 3
20 °C

1 | Piastra di mandata dell'aria. 2 | Ventilatori.
Piastra incorporata, numero di uscite in Ventilatori multipli integrati per una
base alla dimensione dell'unità. gestione indipendente delle diverse zone.
22 °C
· P-FTQ30/P-FSQ30: 2 uscite DN 160 mm 3 | Vaschetta raccogligocce orizzontale.
· P-FTQ45/P-FSQ45: 3 uscite DN 160 mm Per raccogliere la condensa in caso di
· P-FTQ60/P-FSQ60: 4 uscite DN 160 mm installazione orizzontale.
· P-FTQ65/P-FSQ75: 5 uscite DN 160 mm

91
