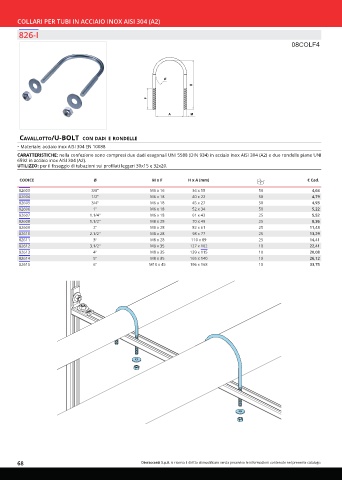

Page 68 - OTER - CATALISTINO 2024

COLLARI PER TUBI IN ACCIAIO INOX AISI 304 (A2)
826-I

08COLF4

Ø
H

F

A M

Cavallotto/u-Bolt Con dadi e rondelle
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: nella confezione sono compresi due dadi esagonali UNI 5588 (DIN 934) in acciaio inox AISI 304 (A2) e due rondelle piane UNI
6592 in acciaio inox AISI 304 (A2).
UTILIZZO: per il fissaggio di tubazioni sui profilati leggeri 30x15 e 32x20.

CODICE Ø M x F H x A [mm] € Cad.
82603 3/8" M6 x 16 36 x 18 50 4,64
82604 1/2" M6 x 18 40 x 22 50 4,79
82605 3/4" M6 x 18 45 x 27 50 4,93
82606 1" M6 x 18 52 x 34 50 5,22
82607 1.1/4" M6 x 18 61 x 43 25 5,52
82608 1.1/2" M8 x 28 70 x 49 25 8,36
82609 2" M8 x 28 82 x 61 25 11,43
82610 2.1/2" M8 x 28 98 x 77 25 13,29
82611 3" M8 x 28 110 x 89 25 14,41
82612 3.1/2" M8 x 35 127 x 102 10 22,41
82613 4" M8 x 35 139 x 115 10 20,08
82614 5" M8 x 35 165 x 140 10 26,12
82615 6" M10 x 45 196 x 168 10 33,75

68 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
