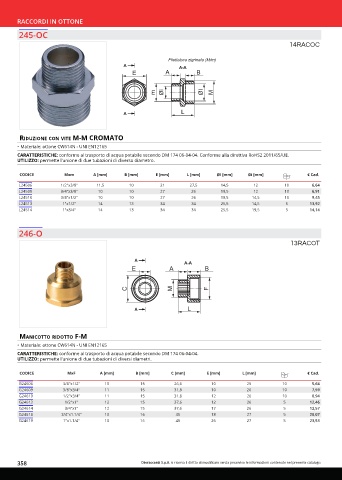

Page 358 - OTER - CATALISTINO 2024

RACCORDI IN OTTONE
245-OC

14RACOC

Filettatura zigrinata (M/m)
A A-A
E A B

m Øi ØI M

A L

riduzione Con vite m-m Cromato
• Materiale: ottone CW614N - UNI EN12165
CARATTERISTICHE: conforme al trasporto di acqua potabile secondo DM 174 06-04-04. Conforme alla direttiva RoHS2 2011/65/UE.
UTILIZZO: permette l'unione di due tubazioni di diverso diametro.

CODICE Mxm A [mm] B [mm] E [mm] L [mm] ØI [mm] Øi [mm] € Cad.

L24506 1/2"x3/8" 11,5 10 21 27,5 14,5 12 10 6,64
L24509 3/4"x3/8" 10 10 27 26 19,5 12 10 6,91
L24510 3/4"x1/2" 10 10 27 26 19,5 14,5 10 9,45
L24513 1"x1/2" 14 13 34 34 25,5 14,5 5 13,92
L24514 1"x3/4" 14 13 34 34 25,5 19,5 5 14,14

246-O

13RACOT

A A-A
E A B

C M F

A L

maniCotto ridotto f-m
• Materiale: ottone CW614N - UNI EN12165
CARATTERISTICHE: conforme al trasporto di acqua potabile secondo DM 174 06-04-04.
UTILIZZO: permette l'unione di due tubazioni di diversi diametri.

CODICE MxF A [mm] B [mm] C [mm] E [mm] L [mm] € Cad.
G24606 3/8"x1/2" 10 15 26,6 10 25 10 5,64
G24609 3/8"x3/4" 11 15 31,8 10 26 10 7,59
G24610 1/2"x3/4" 11 15 31,8 12 26 10 8,94
G24613 1/2"x1" 12 15 37,6 12 26 5 12,46
G24614 3/4"x1" 12 15 37,6 17 26 5 12,57
G24618 3/4"x1.1/4" 10 16 45 18 27 5 20,07
G24619 1"x1.1/4" 10 16 45 26 27 5 23,53

358 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
