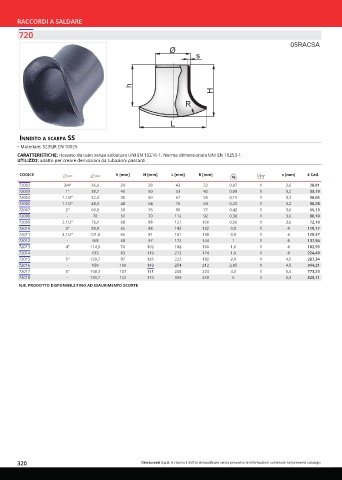

Page 320 - OTER - CATALISTINO 2024

RACCORDI A SALDARE
720

05RACSA
Ø
s

h
H
R

L

innesto a sCarPa ss
• Materiale: S235JR EN 10025
CARATTERISTICHE: ricavato da tubo senza saldatura UNI EN 10216-1. Norma dimensionale UNI EN 10253-1.
UTILIZZO: adatto per creare derivazioni da tubazioni passanti.

CODICE h [mm] H [mm] L [mm] R [mm] s [mm] € Cad.

72002 3/4" 26,9 29 38 43 32 0,07 1 2,6 28,81
72003 1" 33,7 40 50 53 42 0,09 1 3,2 33,19
72004 1.1/4" 42,4 38 50 67 55 0,15 1 3,2 36,65
72005 1.1/2" 48,3 48 64 76 60 0,23 1 3,2 50,28
72007 2" 60,3 58 76 96 77 0,42 1 3,6 55,13
72008 - 70 51 70 112 92 0,38 1 3,6 68,10
72009 2.1/2" 76,1 68 88 121 100 0,66 1 3,6 72,10
72010 3" 88,9 65 88 142 122 0,8 1 4 110,17
72011 3.1/2" 101,6 65 91 161 138 0,9 1 4 128,47
72012 - 108 68 97 172 144 1 1 4 137,94
72013 4" 114,3 74 102 182 160 1,6 1 4 182,59
72014 - 133 83 119 213 174 1,9 1 4 224,49
72015 5" 139,7 87 125 222 182 2,4 1 4,5 287,34
72016 - 159 100 143 254 212 2,95 1 4,5 344,21
72017 6" 168,3 107 151 268 224 4,3 1 5,4 773,23
72018 - 193,7 122 174 309 258 6 1 6,3 823,11
N.B. PRODOTTO DISPONIBILE FINO AD ESAURIMENTO SCORTE

320 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
