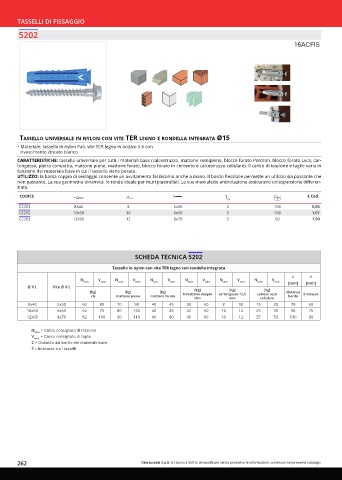

Page 262 - OTER - CATALISTINO 2024

TASSELLI DI FISSAGGIO
5202

16ACFIS

tassello universale in nylon Con vite ter leGno e rondella inteGrata Ø15
• Materiale: tassello in nylon Pa6, vite TER legno in acciaio 5.6 con
rivestimento zincato bianco
CARATTERISTICHE: tassello universale per tutti i materiali base (calcestruzzo, mattone semipieno, blocco forato Poroton, blocco forato Leca, car-
tongesso, pietra compatta, mattone pieno, mattone forato, blocco forato in cemento e calcestruzzo cellulare). Il carico di trazione e taglio varia in
funzione del materiale base in cui il tassello viene posato.
UTILIZZO: la bassa coppia di serraggio consente un avvitamento facilissimo anche a mano. Il bordo flessibile permette un utilizzo sia passante che
non passante. La sua geometria dinamica lo rende ideale per muri piastrellati. Le sue maxi alette antirotazione assicurano un'espansione differen-
ziata.
CODICE € Cad.

C2201 8X40 8 6x50 5 100 0,80
C2202 10x50 10 6x60 5 100 1,07
C2203 12X60 12 8x70 5 50 1,90

SCHEDA TECNICA 5202

Tassello in nylon con vite TER legno con rondella integrata
c s
N cons V cons N cons V cons N cons V cons N cons V cons N cons V cons N cons V cons [mm] [mm]
Ø X L Vite Ø X L
[Kg]
[Kg]
[Kg]
[Kg] [Kg] [Kg] bimattone doppio cartongesso 12,5 calcestruzzo distanza interasse
cls mattone pieno mattone forato UNI mm cellulare bordo
8x40 6x50 60 80 70 90 40 45 50 60 8 10 19 23 70 60
10x50 6x60 62 75 80 100 40 45 42 60 10 12 25 30 90 75
12x60 8x70 82 110 90 110 46 80 40 60 10 12 35 50 110 90
N = Carico consigliato di trazione
cons
V = Carico consigliato di taglio
cons
C = Distanza dal bordo del materiale base
S = Interasse tra i tasselli
