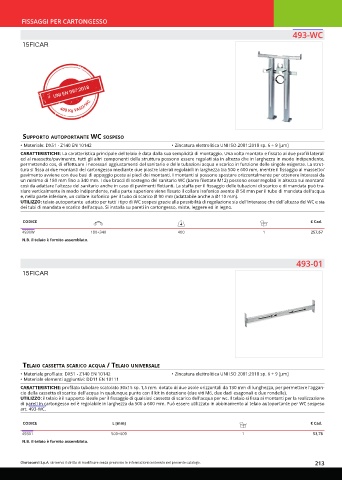

Page 213 - OTER - CATALISTINO 2024

FISSAGGI PER CARTONGESSO
493-WC

15FICAR

suPPorto autoPortante wC sosPeso
• Materiale: DX51 - Z140 EN 10142 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: La caratteristica principale del telaio è data dalla sua semplicità di montaggio. Una volta montato e fissato ai due profili laterali
ed al massetto/pavimento, tutti gli altri componenti della struttura possono essere regolati sia in altezza che in larghezza in modo indipendente,
permettendo cos, di effettuare i necessari aggiustamenti del sanitario e delle tubazioni acqua e scarico in funzione delle singole esigenze. La strut-
tura si fissa ai due montanti del cartongesso mediante due piastre laterali regolabili in larghezza tra 500 e 600 mm, mentre il fissaggio al massetto/
pavimento avviene con due basi di appoggio poste ai piedi dei montanti. I montanti si possono spostare orizzontalmente per ottenere interassi da
un minimo di 180 mm fino a 340 mm. I due bracci di sostegno del sanitario WC (barre filettate M12) possono esser regolati in altezza sui montanti
così da adattare l'altezza del sanitario anche in caso di pavimenti flottanti. La staffa per il fissaggio delle tubazioni di scarico e di mandata può tra-
slare verticalmente in modo indipendente, nella parte superiore viene fissato il collare isofonico avente Ø 50 mm per il tubo di mandata dell'acqua
e, nella parte inferiore, un collare isofonico per il tubo di scarico Ø 90 mm (adattabile anche a Ø110 mm).
UTILIZZO: telaio autoportante adatto per tutti i tipo di WC sospesi grazie alla possibilità di regolazione sia dell'interasse che dell'altezza del WC e sia
dei tubi di mandata e scarico dell'acqua. Si installa su pareti in cartongesso, miste, leggere ed in legno.

CODICE € Cad.
4930W 180÷340 400 1 257,67
N.B. il telaio è fornito assemblato.

493-01
15FICAR

telaio Cassetta sCariCo aCqua / telaio universale
• Materiale profilato: DX51 - Z140 EN 10142 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
• Materiale elementi aggiuntivi: DD11 EN 10111
CARATTERISTICHE: profilato tubolare scatolato 30x15 sp. 1,5 mm dotato di due asole orizzontali da 130 mm di lunghezza, per permettere l'aggan-
cio della cassetta di scarico dell'acqua in qualunque punto con il kit in dotazione (due viti M6, due dadi esagonali e due rondelle).
UTILIZZO: il telaio è il supporto ideale per il fissaggio di qualsiasi cassetta di scarico dell'acqua per wc. Il telaio si fissa ai montanti per la realizzazione
di pareti in cartongesso ed è regolabile in larghezza da 500 a 600 mm. Può essere utilizzato in abbinamento al telaio autoportante per WC sospeso
art. 493-WC.

CODICE L [mm] € Cad.
49301 500÷600 1 53,78
N.B. il telaio è fornito assemblato.
