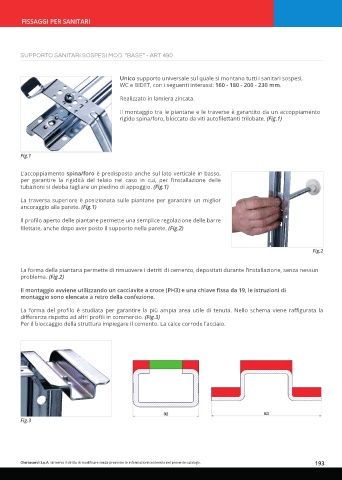

Page 193 - OTER - CATALISTINO 2024

FISSAGGI PER SANITARI

SUPPORTO SANITARI SOSPESI MOD. “BASE“ - ART 490

Unico supporto universale sul quale si montano tutti i sanitari sospesi,
WC e BIDET, con i seguenti interassi: 160 - 180 - 200 - 230 mm.

Realizzato in lamiera zincata.

Il montaggio tra le piantane e le traverse è garantito da un accoppiamento
rigido spina/foro, bloccato da viti autofilettanti trilobate. (Fig.1)

Fig.1

L’accoppiamento spina/foro è predisposto anche sul lato verticale in basso,
per garantire la rigidità del telaio nel caso in cui, per l’installazione delle
tubazioni si debba tagliare un piedino di appoggio. (Fig.1)

La traversa superiore è posizionata sulle piantane per garantire un miglior
ancoraggio alla parete. (Fig.1)

Il profilo aperto delle piantane permette una semplice regolazione delle barre
filettate, anche dopo aver posto il supporto nella parete. (Fig.2)

Fig.2

La forma della piantana permette di rimuovere i detriti di cemento, depositati durante l’installazione, senza nessun
problema. (Fig.2)

Il montaggio avviene utilizzando un cacciavite a croce (PH3) e una chiave fissa da 19, le istruzioni di
montaggio sono elencate a retro della confezione.
La forma del profilo è studiata per garantire la più ampia area utile di tenuta. Nello schema viene raffigurata la
differenza rispetto ad altri profili in commercio. (Fig.3)
Per il bloccaggio della struttura impiegare il cemento. La calce corrode l’acciaio.

Fig.3
