P. 78

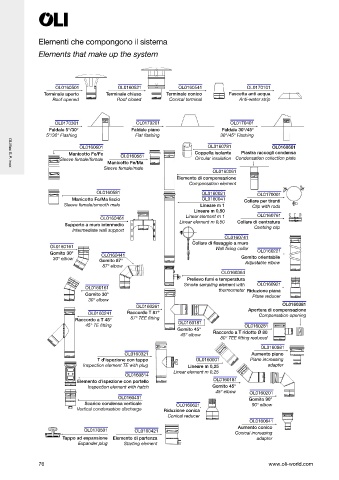

Elementi che compongono il sistema
Elements that make up the system
OL0160501 OL0160521 OL0160541 OL0170101
Terminale aperto Terminale chiuso Terminale conico Fascetta anti acqua
Roof opened Roof closed Conical terminal Anti-water strip
OL0170301 OL0170201 OL0170401
Faldale 5°/30° Faldale piano Faldale 30°/45°
5°/30° Flashing Flat flashing 30°/45° Flashing
OL0160601 OL0160781 OL0160661
Manicotto Fe/Fe OL0160561 Coppella isolante Piastra raccogli condensa
Sleeve female/female Circular insulation Condensation collection plate
Manicotto Fe/Ma
Sleeve female/male
OLI ex S.P. inox
OL0160061
Elemento di compensazione
Compensation element
OL0160581 OL0160021 OL0170001
Manicotto Fe/Ma liscio OL0160041 Collare per tiranti
Sleeve female/smooth male Lineare m 1 Clip with rods
Lineare m 0,50
OL0160461 Linear element m 1 OL0160761
Supporto a muro intermedio Linear element m 0,50 Collare di centratura
Centring clip
Intermediate wall support
OL0160741
Collare di fissaggio a muro
OL0160161 Wall fixing collar
Gomito 30° OL0160441 OL0160221
30° elbow Gomito 87° Gomito orientabile
87° elbow Adjustable elbow
OL0160364
Prelievo fumi e temperatura
Smoke sampling element with OL0160921
OL0160161 thermometer Riduzione piana
Gomito 30° Plane reducer
30° elbow
OL0160261 OL0160381
OL0160241 Raccordo T 87° Apertura di compensazione
Compensation opening
Raccordo a T 45° 87° TEE fitting
45° TE fitting OL0160181 OL0160281
Gomito 45°
45° elbow Raccordo a T ridotto Ø 80
80° TEE fitting reduced
OL0160981
OL0160321 Aumento piano
T d’ispezione con tappo OL0160001 Plane increasing
Inspection element TE with plug Lineare m 0,25 adapter
Linear element m 0,25
OL0160814
Elemento d’ispezione con portello OL0160181
Inspection element with hatch Gomito 45°
45° elbow OL0160201
OL0160401 Gomito 90°
Scarico condensa verticale OL0160621 90° elbow
Vertical condensation discharge Riduzione conica
Conical reducer
OL0160641
Aumento conico
OL0170501 OL0160421 Conical increasing
Tappo ad espansione Elemento di partenza adapter
Expander plug Starting element
