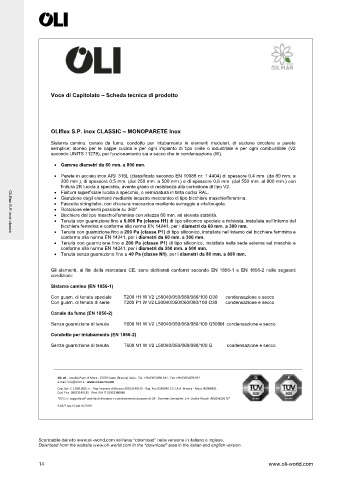

Voce di Capitolato – Scheda tecnica di prodotto

OLIflex S.P. inox CLASSIC – MONOPARETE Inox

Sistema camino, canale da fumo, condotto per intubamento in elementi modulari, di sezione circolare a parete
semplice; idoneo per le cappe cucina e per ogni impianto di tipo civile o industriale e per ogni combustibile (V2
secondo UNITS 11278), per funzionamento sia a secco che in condensazione (W).

• Gamma diametri da 60 mm. a 800 mm.
• Parete in acciaio inox AISI 316L (classificato secondo EN 10088 nr. 1.4404) di spessore 0.4 mm. (da 80 mm. a
200 mm.), di spessore 0,5 mm. (dal 250 mm. a 500 mm.) e di spessore 0,6 mm. (dal 550 mm. al 800 mm.) con
finitura 2R lucida a specchio, avente grado di resistenza alla corrosione di tipo V2.
• Finitura superficiale lucida a specchio, o verniciatura in tinta codici RAL.
• Giunzione degli elementi mediante incastro meccanico di tipo bicchiere maschio/femmina.
• Fascetta stringitubo, con chiusura meccanica mediante serraggio a vite/brugola.
• Rotazione elementi possibile su 360°
• Bicchiere del tipo maschio/femmina con altezza 60 mm. ad elevata stabilità.
• Tenuta con guarnizione fino a 5.000 Pa (classe H1) di tipo siliconico speciale a richiesta, installata nell’interno del
bicchiere femmina e conforme alla norma EN 14241, per i diametri da 60 mm. a 300 mm.
• Tenuta con guarnizione fino a 200 Pa (classe P1) di tipo siliconico, installata nell’interno del bicchiere femmina e
OLI ex S.P. inox classic
conforme alla norma EN 14241, per i diametri da 60 mm. a 300 mm.
• Tenuta con guarnizione fino a 200 Pa (classe P1) di tipo siliconico, installata nella sede esterna sul maschio e
conforme alla norma EN 14241, per i diametri da 350 mm. a 500 mm.
• Tenuta senza guarnizione fino a 40 Pa (classe N1), per i diametri da 80 mm. a 800 mm.

Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo EN 1856-1 e EN 1856-2 nelle seguenti
condizioni:
Sistema camino (EN 1856-1)
Con guarn. di tenuta speciale T200 H1 W V2 L50040/050/060/080/100 O30 condensazione e secco
Con guarn. di tenuta di serie T200 P1 W V2 L50040/050/060/080/100 O30 condensazione e secco
Canale da fumo (EN 1856-2)
Senza guarnizione di tenuta T600 N1 W V2 L50040/050/060/080/100 G500M condensazione e secco

Condotto per intubamento (EN 1856-2)
Senza guarnizione di tenuta T600 N1 W V2 L50040/050/060/080/100 G condensazione e secco
