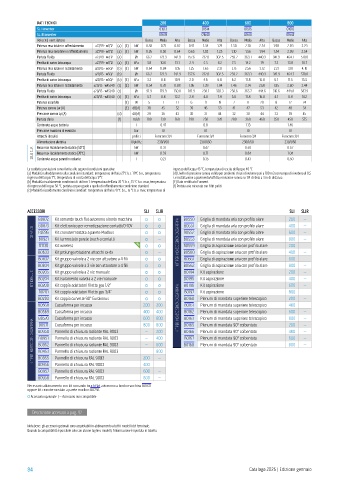

Page 85 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

DATI TECNICI 200 400 600 800
SLI inverter 01513 01514 01515 01516
SLIR inverter 01639 01640 01641 01642
Velocità ventilatore Bassa Media Alta Bassa Media Alta Bassa Media Alta Bassa Media Alta
Potenza resa totale in raffreddamento a27/19 - w7/12 (a) (E) kW 0.38 0.71 0.82 0.91 1.34 1.74 1.50 2.10 2.54 1.98 2.69 3.29
Potenza resa sensibile in raffreddamento a27/19 - w7/12 (a) (E) kW 0.26 0.50 0.64 0.65 1.02 1.25 1.10 1.56 1.94 1.54 2.09 2.54
Portata Fluido a27/19 - w7/12 (a) l/h 66.2 123.3 142.9 157.6 232.0 302.5 259.2 363.1 440.3 341.9 464.7 570.0
Perdita di carico lato acqua a27/19 - w7/12 (a) (E) kPa 3.8 10.6 13.1 2.4 5.5 8.2 7.5 14.2 19 7.3 13.8 18.7
Potenza resa totale in riscaldamento a20/15 - w50/- (b) (E) kW 0.64 0.84 1.05 1.25 1.65 2.31 1.75 2.56 3.12 2.21 3.10 4.10
Portata Fluido a20/15 - w50/- (b) l/h 66.2 123.3 142.9 157.6 232.0 302.5 259.2 363.1 440.3 341.9 464.7 570.0
Perdita di carico lato acqua a20/15 - w50/- (b) (E) kPa 3.2 8.8 10.9 2.0 4.6 6.8 6.2 11.8 15.8 6.1 11.5 15.5
Potenza resa totale in riscaldamento a20/15 - w45/40 (c) (E) kW 0.54 0.70 0.88 1.06 1.39 1.94 1.46 2.14 2.60 1.85 2.60 3.44
Portata Fluido a20/15 - w45/40 (c) l/h 91.9 119.9 150.0 181.9 238.1 330.3 250.6 365.7 444.6 316.6 444.8 587.9
Perdita di carico lato acqua a20/15 - w45/40 (c) (E) kPa 5.7 8.8 12.2 2.9 4.8 7.9 5.8 11.8 16.0 4.1 8.9 14.2
Potenza assorbita (E) W 5 7 11 6 9 19 7 11 20 8 12 24
Potenza sonora Lw (A) (E) dB(A) 38 45 52 39 46 53 41 47 53 42 48 54
Pressione sonora Lp (A) (d) dB(A) 29 36 43 30 37 44 32 38 44 33 39 45
Portata d’aria (f) m3/h 100 130 160 190 250 320 280 360 460 350 450 575
Contenuto acqua batteria l 0.47 0.8 1.13 1.46
Pressione massima di esercizio bar 10 10 10 10
Attacchi idraulici pollici Eurocono 3/4 Eurocono 3/4 Eurocono 3/4 Eurocono 3/4
Alimentazione elettrica V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50
0.42
0.62
kW
Resa max riscaldamento statico (50°C)
0.37
0.50
SOLO SLIR Resa max riscaldamento statico (70°C) kW l 0.59 0.35 0.84 1.04
0.71
0.27
Contenuto acqua pannello radiante
0.43
0.50
Le suddette prestazioni sono riferite alle seguenti condizioni operative: ingresso dell’acqua 45 °C, temperatura di uscita dell’acqua 40 °C
(a) Modalità raffreddamento alla condizioni standard: temperatura dell’aria 27°C b.s. 19°C b.u., temperatura (d) Livello di pressione sonora valido per ambienti chiusi di volume pari a 100 m3 con tempo di riverbero di 0,5
ingresso dell’acqua 7°C, temperatura di uscita dell’acqua 12°C s e installazione a pavimento/soffitto, emissione sonora su 1/4 di sfera a 3 m di distanza
(b) Modalità riscaldamento condizioni di utilizzo 1: temperatura dell’aria 20 °C b.s., 15 °C b.u. max, temperatura (E) Dato certificato Eurovent
di ingresso dell’acqua 50 °C, portata acqua uguale a quella di raffreddamento condizione standard (f) Portata aria misurata con filtri puliti
(c) Modalità riscaldamento condizioni standard: temperatura dell’aria 20 °C b.s., 15 °C b.u. max, temperatura di
ACCESSORI SLI SLIR SLI SLIR
B0872 Kit comando touch flat autonomo a bordo macchina ○ ○ B0550 Griglia di mandata aria con profilo alare 200 –
B0873 Kit elettronico per remotizzazione contatti/0-10V ○ ○ B0551 Griglia di mandata aria con profilo alare 400 –
COMANDI B0736 Kit cronotermostato a parete Modbus ○ ○ B0552 Griglia di mandata aria con profilo alare 600 –
○
Griglia di mandata aria con profilo alare
B0921
Kit termostato parete touch a contatti
–
B0553
–
800
B1130 Kit wireless NEW ○ ○ KIT PER INCASSO SENZA CASSAFORMA B0559 Griglia di aspirazione aria con profilo alare 200 –
B0633 Kit prolunga rotazione attacchi sx-dx ○ – B0560 Griglia di aspirazione aria con profilo alare 400 –
B0832 Kit gruppo valvole a 2 vie con attuatore a 4 fili ○ ○ B0561 Griglia di aspirazione aria con profilo alare 600 –
B0834 Kit gruppo valvole a 3 vie con attuatore a 4 fili ○ ○ B0562 Griglia di aspirazione aria con profilo alare 800 –
○
○
Kit gruppo valvola a 2 vie manuale
200
–
Kit aspirazione
B0194
B0205
KIT IDRAULICI B0204 Kit isolamento valvola a 2 vie manuale ○ ○ B0195 Kit aspirazione 400 –
○
○
–
B0200
600
B0196
Kit coppia adattatori filetto gas 1/2”
Kit aspirazione
B0201 Kit coppia adattatori filetto gas 3/4” ○ ○ B0197 Kit aspirazione 800 –
B0203 Kit coppia curvette 90° Eurokonus ○ ○ B0160 Plenum di mandata superiore telescopico 200 –
B0568 Cassaforma per incasso 200 200 KIT PER INCASSO SENZA CASSAFORMA B0161 Plenum di mandata superiore telescopico 400 –
B0569 Cassaforma per incasso 400 400 B0162 Plenum di mandata superiore telescopico 600 –
B0570 Cassaforma per incasso 600 600 B0163 Plenum di mandata superiore telescopico 800 –
KIT PER INCASSO CON CASSAFORMA B0950 Pannello di chiusura radiante RAL 9003 – 400 B0166 Plenum di mandata 90° coibentato 400 –
B0571
–
800
Plenum di mandata 90° coibentato
200
Cassaforma per incasso
B0165
800
200
–
B0167
Plenum di mandata 90° coibentato
B0951
Pannello di chiusura radiante RAL 9003
600
–
B0952
Plenum di mandata 90° coibentato
–
800
Pannello di chiusura radiante RAL 9003
B0168
–
600
–
B0953
800
Pannello di chiusura radiante RAL 9003
B0955
400
Pannello di chiusura RAL 9003
B0956 Pannello di chiusura RAL 9003 200 – –
B0957 Pannello di chiusura RAL 9003 600 –
B0958 Pannello di chiusura RAL 9003 800 –
Necessario abbinamento con kit comando touch flat autonomo a bordo macchina B0872
oppure kit cronotermostato a parete modbus B0736.
○ Accessorio opzionale | – Accessorio non compatibile
Descrizione accessori a pag. 92
Nota bene: gli accessori opzionali sono acquistabili in abbinamento a tutti i modelli del terminale.
Quando la compatibilità è possibile solo con alcune taglie o modelli, l’informazione è riportata in tabella.
84 Catalogo 2025 | Edizione gennaio
