BMS

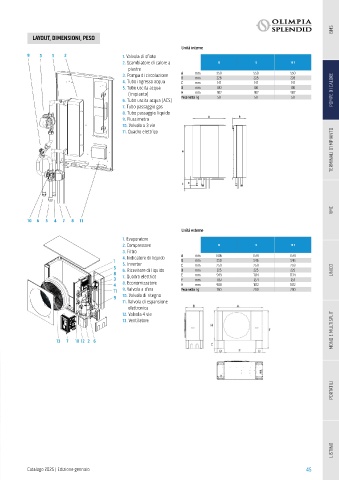

LAYOUT, DIMENSIONI, PESO
Unità interne
1. Valvola di sfiato
2. Scambiatore di calore a 10 15 18 T
piastre
3. Pompa di circolazione A B mm 550 550 550
228
mm
228
228
4. Tubo ingresso acqua C mm 147 147 147
5. Tubo uscita acqua D mm 100 100 100 POMPE DI CALORE
(impianto) H mm 907 907 907
6. Tubo uscita acqua (ACS) Peso netto kg 50 50 50
7. Tubo passaggio gas
8. Tubo passaggio liquido
9. Flussimetro A B
10. Valvola a 3 vie
TERMINALI D’IMPIANTO
11. Quadro elettrico

H

C D

VMC

Unità esterne
1. Evaporatore
2. Compressore 10 15 18 T
3. Filtro
4. Indicatore di liquido A B mm 1406 1591 1591
550
mm
546
546
5. Inverter C mm 259 259 259
6. Ricevitore di liquido D mm 225 225 225 UNICO
7. Quadro elettrico E mm 949 1134 1134
8. Economizzatore F H mm 1167 1271 1271
1012
1012
mm
908
9. Valvola a sfera Peso netto kg 160 200 200
10. Valvola di ritegno
11. Valvola di espansione
elettronica
MONO E MULTISPLIT
12. Valvola 4 vie
13. Ventilatore

PORTATILI

LISTINO

Catalogo 2025 | Edizione gennaio 45
