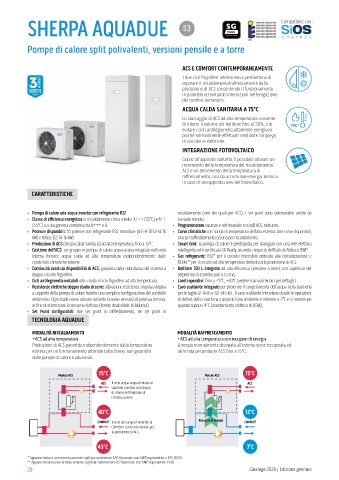

Page 29 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

SHERPA AQUADUE S3 Compatibile con:

Pompe di calore split polivalenti, versioni pensile e a torre

ACS E COMFORT CONTEMPORANEAMENTE
I due cicli frigoriferi interconnessi permettono di
separare il riscaldamento/raffrescamento dalla
produzione di ACS consentendo il funzionamento
in parallelo ed evitando interruzioni nell’erogazione
del comfort domestico.
ACQUA CALDA SANITARIA A 75°C
Lo stoccaggio di ACS ad alta temperatura consente
di ridurre il volume del bollitore fino al 30%, e di
evitare i cicli antilegionella altamente energivori
poiché normalmente effettuati mediante l’impiego
di resistenze elettriche.
INTEGRAZIONE FOTOVOLTAICO
Grazie all’apposito contatto, è possibile attivare un
incremento della temperatura del riscaldamento/
ACS e un decremento della temperatura di
raffrescamento, così da accumulare energia termica
in caso di sovrapproduzione del fotovoltaico.

CARATTERISTICHE

• Pompa di calore aria-acqua inverter con refrigerante R32 riscaldamento (uno dei quali per ACS): i set point sono selezionabili anche da
• Classe di efficienza energetica in riscaldamento clima medio: A+++ (35°C) e A++ contatto remoto.
(55°C) su una gamma compresa tra A+++ e D. • Programmatore vacanze e settimanale: risc/raff, ACS, notturno.
• Potenze disponibili: 10 potenze con refrigerante R32 monofase (4-6-8-10-12-14-16 • Curve climatiche con sonda di temperatura dell’aria esterna: due curve disponibili,
kW) e trifase (12-14-16 kW) una per raffreddamento ed una per riscaldamento.
• Produzione di ACS (Acqua Calda Sanitaria) ad alta temperatura, fino a 75°C. • Smart Grid: la pompa di calore è predisposta per dialogare con una rete elettrica
• Gestione dell’ACS: un gruppo in pompa di calore acqua-acqua integrato nell’unità intelligente ed è certificata SG Ready, secondo i requisiti dell’Istituto Tedesco BWP.
interna fornisce acqua calda ad alta temperatura indipendentemente dalle • Gas refrigeranti: R32* per il circuito reversibile dedicato alla climatizzazione e
condizioni climatiche esterne. R134a** per il circuito ad alta temperatura dedicato alla produzione di ACS.
• Continuità assoluta disponibilità di ACS: garantita dalla ridondanza del sistema a • Bollitore 150 L integrato ad alta efficienza (versione a torre), con superficie del
doppio circuito frigorifero. serpentino di scambio pari a 1,5 mq.
• Cicli antilegionella evitabili utilizzando il ciclo frigorifero ad alta temperatura. • Limiti operativi: fino a -25°C, +43°C (vedere manuali tecnici per dettagli).
• Resistenze elettriche doppio stadio di serie: attivazione resistenza singola o doppia • Cavo scaldante integrato per prevenire il congelamento dell’acqua nella bacinella
a supporto della pompa di calore tramite una semplice configurazione del controllo per le taglie 12-14-16 e 12T-14T-16T. Il cavo scaldante interviene durate le operazioni
elettronico. Ogni stadio viene attivato secondo la reale necessità di potenza termica, di defrost della macchina o quando l’aria ambiente è inferiore a -7°C e si interrompe
al fine di ottimizzare il consumo elettrico (fornite disabilitate di fabbrica). quando supera i 4°C (assorbimento elettrico di 85W).
• Set Point configurabili: due set point in raffreddamento, tre set point in
TECNOLOGIA AQUADUE

MODALITÀ RISCALDAMENTO MODALITÀ RAFFRESCAMENTO
+ACS ad alta temperatura +ACS ad alta temperatura con recupero di energia
Produzione di ACS garantita indipendentemente dalla temperatura L’energia normalmente dissipata all’esterno viene recuperata ed
esterna per un funzionamento ottimale tutto l’anno, non garantito utilizzata per produrre ACS fino a 75°C.
dalle pompe di calore tradizionali.

75°C 75°C
Modulo ACS Modulo ACS
ACS ll ciclo acqua-acqua dedicato al ACS
sanitario scambia con l’acqua
di ritorno dell’impianto di
climatizzazione.

40°C 12°C
COMFORT il ciclo aria-acqua è dedicato al Recupero di energia COMFORT
COMFORT senza interruzioni per
la produzione di ACS.

45°C 7°C

* Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente a 675 (R32)
** Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 1430
28 Catalogo 2025 | Edizione gennaio
