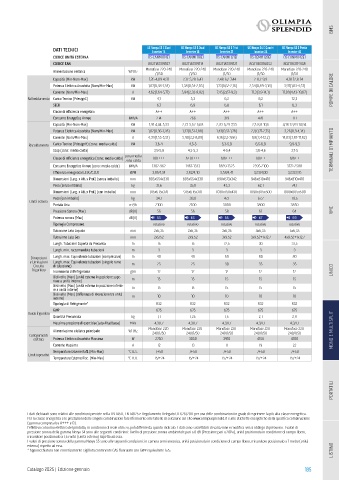

Page 186 - OLIMPIASPLENDID - SISTEMI INTEGRATI PROFESSIONAL 2025

BMS

DATI TECNICI UE Nexya S5 E Dual UE Nexya S5 E Dual UE Nexya S5 E Trial UE Nexya S4 E Quadri UE Nexya S5 E Penta
Inverter 18
Inverter 14
Inverter 28
Inverter 42
Inverter 21
CODICE UNITÀ ESTERNA OS-CANMH14EI OS-CANMH18EI OS-CANMH21EI OS-CEMYH28EI OS-CANMH42EI
CODICE EAN 8021183119107 8021183119114 8021183119121 8021183116052 8021183119138
Monofase 220-240 Monofase 220-240 Monofase 220-240 Monofase 220-240 Monofase 220-240
Alimentazione elettrica V/F/Hz
/1/50 /1/50 /1/50 /1/50 /1/50
Capacità (Min-Nom-Max) kW 1,76-4,09-4,91 2,12-5,28-6,41 2,48-6,2-7,44 2-8,2-9,9 4,18-12,8-14
Potenza Elettrica Assorbita (Nom/Min-Max) kW 1,07(0,38-1,34) 1,38(0,54-2,05) 1,73(0,62-2,16) 2,54(0,89-3,18) 3,97(1,03-4,57)
Corrente (Nom/Min-Max) A 4,62(1,64-5,77) 5,94(2,32-8,82) 7,45(2,67-9,3) 11,3(3,9-14,1) 17,09(4,43-19,67) POMPE DI CALORE
Raffreddamento Carico Teorico (PdesignC) kW 4,1 5,3 6,2 8,2 12,3
SEER 6,7 6,9 6,8 6,1 6,3
Classe di efficienza energetica A++ A++ A++ A++ A++
Consumo Energetico Annuo kWh/A 214 266 319 470 711
Capacità (Min-Nom-Max) kW 1,91-4,44-5,33 2,23-5,62-6,68 2,20-6,29-7,55 2,3-8,8-10,6 4,18-12,89-14,94
Potenza Elettrica Assorbita (Nom/Min-Max) kW 1,02(0,36-1,28) 1,37(0,51-1,88) 1,43(0,51-1,78) 2,2(0,77-2,75) 3,26(0,9-4,14)
Corrente (Nom/Min-Max) A 4,39(1,55-5,51) 5,90(2,2-8,09) 6,16(2,2-7,66) 9,8(3,4-12,2) 14,03(3,87-17,82)
Riscaldamento Carico Teorico (PdesignH) (zona: media-calda) kW 3,6-4 4,5-5 5,3-5,9 6,5-6,9 9,9-9,3
Scop (zona: media-calda) 3,9-5,9 4,3-5,3 4-5,4 3,8-4,6 3,7-5 TERMINALI D’IMPIANTO
zona media
Classe di efficienza energetica (zona: media-calda) A/A+++ A+/A+++ A/A+++ A/A++ A/A++
zona calda
Consumo Energetico Annuo (zona: media-calda) kWh/A 1302-962 1467-1333 1889-1525 2395-2100 3772-2588
Efficienza energetica E.E.R./C.O.P. W/W 3,81/4,34 3,82/4,10 3,58/4,41 3,23/4,00 3,23/3,95
Dimensioni (Larg. x Alt. x Prof.) (senza imballo) mm 805x554x330 805x554x330 890x673x342 946x810x410 946x810x410
Peso (senza imballo) kg 31,6 35,0 43,3 62,1 74,1
Dimensioni (Larg. x Alt. x Prof.) (con imballo) mm 915x615x370 915x615x370 1030x750x438 1090x875x500 1090x885x500
Peso (con imballo) kg 34,7 38,0 47,1 67,7 79,5
Unità esterna
Portata Aria m³/h 2100 2100 3000 3800 3850
Pressione Sonora (Max) dB(A) 56 56 58 61 64 VMC
Potenza sonora (Max) dB(A) 65 65 66 67 69
Tipologia Compressore rotativo rotativo rotativo rotativo rotativo
Tubazione Lato Liquido mm 2x6,35 2x6,35 3x6,35 4x6,35 5x6,35
Tubazione Lato Gas mm 2x9,52 2x9,52 3x9,52 3x9,52+1x12,7 4x9,52+1x12,7
Lungh. Tubazioni Coperta da Precarica m 15 15 22,5 30 37,5
Lungh. min. raccomandata tubazioni m 3 3 3 3 3
Dimensioni Lungh. max. Equivalente tubazioni (complessiva) m 40 40 60 80 80
e Limitazioni Lungh. max. Equivalente tubazioni (singolo ramo m 25 25 30 35 35
Circuito di tubazione)
Frigorifero Incremento di Refrigerante g/m 12 12 12 12 12 UNICO
Dislivello (Max) (unità esterna in posizione supe-
riore a unità interne) m 15 15 15 15 15
Dislivello (Max) (unità esterna in posizione inferio-
re a unità interne) m 15 15 15 15 15
Dislivello (Max) (differenza di elevazione tra unità
interne) m 10 10 10 10 10
Tipologia di Refrigerante* R32 R32 R32 R32 R32
GWP 675 675 675 675 675
Fluido frigorifero
Quantità Precaricata kg 1,1 1,25 1,5 2,1 2,9
Massima pressione di esercizio (Lato Alta/Bassa) MPa 4,3/1,7 4,3/1,7 4,3/1,7 4,3/1,7 4,3/1,7
Monofase 220- Monofase 220- Monofase 220- Monofase 220- Monofase 220-
Alimentazione elettrica principale V/F/Hz CLIMATIZZATORI FISSI MONO E MULTISPLIT
Collegamenti 240/1/50 240/1/50 240/1/50 240/1/50 240/1/50
elettrici Potenza Elettrica Assorbita Massima W 2750 3050 3910 4150 4700
Corrente Massima A 12 13 17 19 22
Temperature Esterne Raff. (Min-Max) °C B.S. -/+50 -/+50 -/+50 -/+50 -/+50
Limiti operativi
Temperature Esterne Risc. (Min-Max) °C B.U. -15/+24 -15/+24 -15/+24 -15/+24 -15/+24

PORTATILI

I dati dichiarati sono relativi alle condizioni previste nella EN 14511, EN 14825 e Regolamento Delegato UE 626/2011 per una delle combinazioni in grado di esprimere la più alta classe energetica.
Per la classe energetica e le prestazioni delle singole combinazioni fare riferimento alle tabelle di selezione sul sito www.olimpiasplendid.it e alle etichette energetiche della specifica combinazione
(gamma compresa tra A+++ e D).
L’effettivo consumo elettrico del prodotto, in condizioni di reale utilizzo, può differire da quanto indicato. I dati sono suscettibili di variazione e modifica senza obbligo di preavviso. I valori di
pressione sonora della gamma Nexya S4 sono alle seguenti condizioni: livello di pressione sonora ambientale pari a 0 dB (Pressione pari a 20Pa), unità posizionata in condizione di campo libero,
misuratore posizionato a 1,5 metri (unità esterna) rispetto ad essa.
I valori di pressione sonora della gamma Nexya S5 sono alle seguenti condizioni: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1 metro (unità
esterna) rispetto ad essa.
* Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 675. LISTINO

Catalogo 2025 | Edizione gennaio 185
