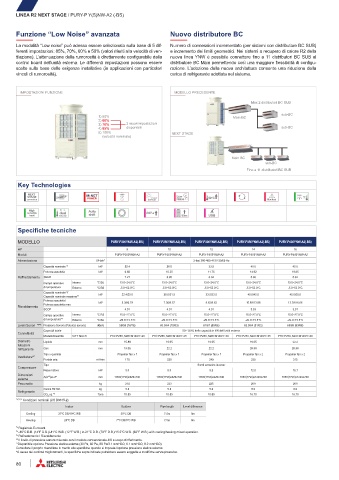

LINEA R2 NEXT STAGE / PURY-P Y(S)NW-A2 (-BS)

Funzione “Low Noise” avanzata Nuovo distributore BC

La modalità “Low noise” può adesso essere selezionato sulla base di 5 dif- Numero di connessioni incrementato (per sistemi con distributore BC SUB)
ferenti impostazioni: 85%, 70%, 60% e 50% (valori riferiti alla velocità di ven- e incremento dei limiti geometrici. Nei sistemi a recupero di calore R2 della
tilazione). L’attenuazione della rumorosità è direttamente configurabile dalla nuova linea YNW è possibile connettere fino a 11 distributori BC SUB al
control board dell’unità esterna. Le differenti impostazioni possono essere distributore BC Main permettendo così una maggiore flessibilità di configu-
scelte sulla base delle esigenze installative (in applicazioni con particolari razione. L’adozione della nuova architettura consente una riduzione della
vincoli di rumorosità). carica di refrigerante adottata nel sistema.

IMPOSTAZIONI FUNZIONE MODELLO PRECEDENTE
Max 2 distributori BC SUB

1) 50% Main BC sub-BC
2) 60%
3) 70% 3 nuovi impostazioni
4) 85% disponibili sub-BC
5) 100% NEXT STAGE
(velocità nominale)

Main BC
sub-BC
Fino a 11 distributori BC SUB

Key Technologies
NEXT M-NET
STAGE POWER Preheat Low 52°C 18°C 9°C
generation Defrost Noise Backup
High Auto
sensible dual shift
heat Setpoint 90m USB
Specifiche tecniche
MODELLO PURY-P200YNW-A2(-BS) PURY-P250YNW-A2(-BS) PURY-P300YNW-A2(-BS) PURY-P350YNW-A2(-BS) PURY-P400YNW-A2(-BS)
HP 8 10 12 14 16
Moduli PURY-P200YNW-A2 PURY-P250YNW-A2 PURY-P300YNW-A2 PURY-P350YNW-A2 PURY-P400YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 22.4 28.0 33.5 40.0 45.0
Potenza assorbita kW 6.68 10.25 11.75 14.92 19.65
Raffreddamento SEER 7.27 6.85 6.34 5.98 5.82
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 22.4/25.0 28.0/31.5 33.5/33.5 40.0/45.0 45.0/50.0
Capacità nominale massima* 2
Potenza assorbita/ kW 5.38/6.79 7.36/9.57 9.62/9.62 10.89/13.88 13.39/16.66
Potenza assorbita max.
Riscaldamento
SCOP 4.01 4.01 4.01 3.53 3.51
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura* 4 Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 5 * 6 Pressione Sonora (Potenza sonora) dB(A) 59/59 (76/76) 60.5/64 (78/83) 61/67 (80/86) 62.5/64 (81/83) 65/69 (83/88)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/1~20 P10~P250, M20~M140/1~25 P10~P250, M20~M140/1~30 P10~P250, M20~M140/1~35 P10~P250, M20~M140/1~40
Diametro Liquido mm 15.88 19.05 19.05 19.05 22.2
tubazioni
refrigerante Gas mm 19.05 22.2 22.2 28.58 28.58
Tipo x quantità Propeller fan x 1 Propeller fan x 1 Propeller fan x 1 Propeller fan x 2 Propeller fan x 2
Ventilatore* 7
Portata aria m 3 /min 170 220 240 250 315
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 5.0 8.0 9.2 12.0 16.1
Dimensioni A(A* 5 )xLxP mm 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne
Peso netto kg 214 223 225 269 269
Carica R410A kg 5.2 5.2 5.2 8.0 8.0
Refrigerante
CO 2 eq.* 6 Tons 10.85 10.85 10.85 16.70 16.70
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Indoor Outdoor Pipe length Level difference
Cooling 27ºC DB/19ºC WB 35ºC DB 7.5m 0m
Heating 20ºC DB 7ºC DB/6ºC WB 7.5m 0m
*3 Registrato Eurovent
*4 -10°C D.B. (14°F D.B.)/-11°C W.B. (12°F W.B.) to 21°C D.B. (70°F D.B.)/15.5°C W.B. (60°F W.B.) with cooling/heating mixed operation.
*5 Raffredamento / Riscaldamento
*6 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*7 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
