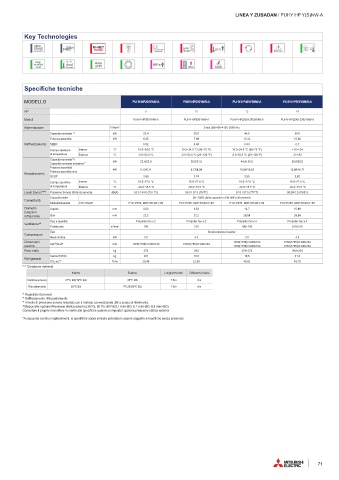

Page 73 - MITSUBISHIELECTRIC - SISTEMI VRF

LINEA Y ZUBADAN / PUHY HP Y(S)NW-A

Key Technologies

NEXT M-NET
STAGE POWER Preheat Low 52°C 18°C 9°C
generation Defrost Noise Backup
High Auto
sensible dual shift
heat Setpoint 90m USB

Specifiche tecniche

MODELLO PUHY-HP200YNW-A PUHY-HP250YNW-A PUHY-HP400YSNW-A PUHY-HP500YSNW-A
HP 8 10 12 14
Moduli PUHY-HP200YNW-A PUHY-HP250YNW-A PUHY-HP(200+200)YNW-A PUHY-HP(250+250)YNW-A
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 22,4 28,0 44,8 56.0
Potenza assorbita kW 6.45 7.69 13.33 15.86
Raffreddamento SEER 6.52 6.49 6.33 6,7
Campo operativo Interno °C 15.0~24.0 °C 15.0~24.0 °C (59~75 °F) 15.0~24.0 °C (59~75 °F) +15~+24
di temperatura Esterno °C -5.0~52.0 °C -5.0~52.0 °C (23~126 °F) -5.0~52.0 °C (23~126 °F) -5~+52
Capacità nominale* 3 / kW 22,4/25,0 28,0/31,5 44.8/ 50.0 56,0/63,0
Capacità nominale massima* 2
Potenza assorbita/ kW 5,12/6,11 6,73/8,09 10,59/12,62 13,89/16,71
Potenza assorbita max.
Riscaldamento
SCOP 3.66 3.74 3,55 3,62
Campo operativo Interno °C 15.0~27.0 °C 15.0~27.0 °C 15.0~27.0 °C 15.0~27.0 °C
di temperatura Esterno °C -30.0~15.5 °C -30.0~15.5 °C -30.0~15.5 °C -30.0~15.5 °C
Livelli Sonori* 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 53.5 / 54.0 (73 / 73) 56.0 / 57.5 (75/77) 57.0 / 57.5 (77/77) 59,5/61,0 (79/81)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/1~20 P10~P250, M20~M140/1~25 P10~P250, M20~M140/1~40 P10~P250, M20~M140/1~50
Diametro Liquido mm 9,52 9,52 12,7 15,88
tubazioni
refrigerante Gas mm 22,2 22,2 28,58 28,58
Tipo x quantità Propeller fan x 2 Propeller fan x 2 Propeller fan x 4 Propeller fan x 4
Ventilatore* 6
Portata aria m 3 /min 190 210 190+190 210+210
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 3.8 4.5 3.8 4.5
Dimensioni 1858(1798)x1240x740 1858(1798)x1240x740
esterne A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 274 294 274+274 294+294
Carica R410A kg 9,8 10,8 19,6 21,6
Refrigerante
CO 2 eq.* 6 Tons 20,46 22,55 40,92 45,10
*1,*2 Condizioni nominali
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 Raffredamento / Riscaldamento
*5 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*6 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso

71
