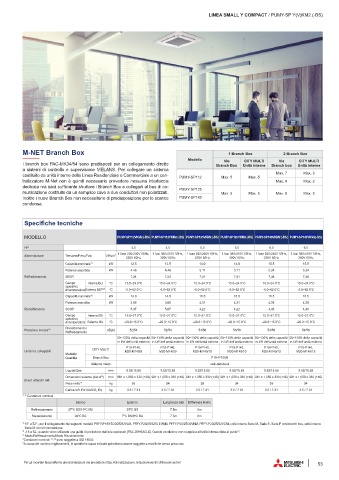

LINEA SMALL Y COMPACT / PUMY-SP Y(V)KM2 (-BS)

M-NET Branch Box 1 Branch Box 2 Branch Box
Modello Via CITY MULTI Via CITY MULTI
I branch box PAC-MK34/54 sono predisposti per un collegamento diretto Branch Box Unità interne Branch box Unità interne
a sistemi di controllo e supervisione MELANS. Per collegare un sistema
costituito da unità interne della Linea Residenziale o Commerciale a un cen- PUMY-SP112 Max. 5 Max. 5 Max. 7 Max. 3
tralizzatore M-Net non è quindi necessario prevedere nessuna interfaccia Max. 8 Max. 2
dedicata ma sarà sufficiente sfruttare i Branch Box e collegarli al bus di co- PUMY-SP125
municazione costituito da un semplice cavo a due conduttori non polarizzati. Max. 5 Max. 5 Max. 8 Max. 3
Inoltre i nuovi Branch Box non necessitano di predisposizione per lo scarico PUMY-SP140
condensa.

Specifiche tecniche

MODELLO PUMY-SP112VKM2 (-BS) PUMY-SP112YKM2 (-BS) PUMY-SP125VKM2 (-BS) PUMY-SP125YKM2 (-BS) PUMY-SP140VKM2 (-BS) PUMY-SP140YKM2(-BS)

HP 4,5 4,5 5,0 5,0 6,0 6,0
1 fase 220-240V 50Hz, 3 fasi 380-415V 50Hz, 1 fase 220-240V 50Hz, 3 fasi 380-415V 50Hz, 1 fase 220-240V 50Hz, 3 fasi 380-415V 50Hz,
Alimentazione Tensione/Freq./Fasi V/Hz/n°
220V 60Hz 380V 60Hz 220V 60Hz 380V 60Hz 220V 60Hz 380V 60Hz
Capacità nominale* 1 kW 12.5 12.5 14.0 14.0 15.5 15.5
Potenza assorbita kW 4.46 4.46 5.11 5.11 5.34 5.34
Raffreddamento SEER 7,24 7,24 7,31 7,31 7,48 7,48
Campo Interna BU °C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
operativo
di temperaturaEsterna BS* 3 * 4 °C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 2 kW 14.0 14.0 16.0 16.0 16.5 16.5
Potenza assorbita kW 3.66 3.66 4.31 4.31 4.36 4.36
Riscaldamento SCOP 5,07 5,07 4,22 4,22 4,48 4,48
Campo Interna BS °C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
operativo
di temperatura Esterna BU °C -20.0~15.0°C -20.0~15.0°C -20.0~15.0°C -20.0~15.0°C -20.0~15.0°C -20.0~15.0°C
Riscaldamento /
Pressione sonora* 5 dB(A) 52/54 52/54 53/56 53/56 54/56 54/56
Raffreddamento
50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità
in kW dell'unità esterna in kW dell'unità esterna in kW dell'unità esterna in kW dell'unità esterna in kW dell'unità esterna in kW dell'unità esterna
P10-P140, P10-P140, P10-P140, P10-P140, P10-P140, P10-P140,
Unità int. collegabili CITY MULTI M20-M140/9 M20-M140/9 M20-M140/10 M20-M140/10 M20-M140/12 M20-M140/12
Modello/
Quantità Branch Box P15~P100/8
Sistema misto vedi databook
Liquido/Gas mm 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88
Dimensioni esterne (AxLxP) mm 981 x 1,050 x 330 (+40) 981 x 1,050 x 330 (+40) 981 x 1,050 x 330 (+40) 981 x 1,050 x 330 (+40) 981 x 1,050 x 330 (+40) 981 x 1,050 x 330 (+40)
Ø est. attacchi refr.
Peso netto *7 kg 93 94 93 94 93 94
Carica refr. R410A/CO 2 Eq. kg 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31
*1,*2 Condizioni nominali
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 10° a 52°:, per il collegamento dei seguenti modelli: PKFY-P10/15/20/25/32VLM, PFFY-P20/25/32VLE(R)M, PFFY-P20/25/32VKM, PFFY-P20/25/32VCM, unità interne Serie M, Serie S, Serie P con branch box, unità interne
Serie M con kit connessione.
*4 -15 a 52:, quando viene utilizzata una guida di protezione dall’aria opzionale [PAC-SH95AG-E]. Questa condizione non si applica all’unità interna citata al punto* 3 .
*5 Modo Raffrescamento/Modo Riscaldamento
*Condizioni nominali * 1 ,* 2 sono soggette a ISO 15042.
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
