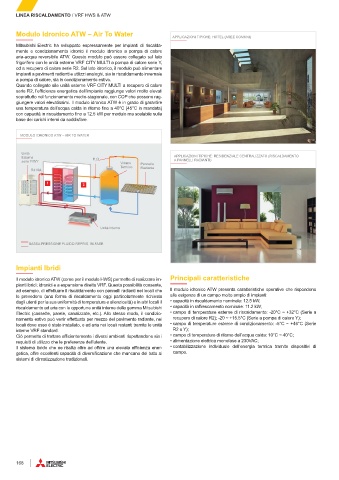

LINEA RISCALDAMENTO / VRF HWS & ATW

Modulo Idronico ATW – Air To Water APPLICAZIONI TIPICHE: HOTEL (AREE COMUNI)

Mitsubishi Electric ha sviluppato espressamente per impianti di riscalda-
mento e condizionamento idronici il modulo idronico a pompa di calore
aria-acqua reversibile ATW. Questo modulo può essere collegato sul lato
frigorifero con le unità esterne VRF CITY MULTI a pompa di calore serie Y,
od a recupero di calore serie R2. Sul lato idronico, il modulo può alimentare
impianti a pavimenti radianti e utilizzi analoghi, sia in riscaldamento invernale
a pompa di calore, sia in condizionamento estivo.
Quando collegato alle unità esterne VRF CITY MULTI a recupero di calore
serie R2, l’efficienza energetica dell’impianto raggiunge valori molto elevati
soprattutto nel funzionamento medio-stagionale, con COP che possono rag-
giungere valori elevatissimi. Il modulo idronico ATW è in grado di garantire
una temperatura dell’acqua calda in ritorno fino a 40°C (45°C in mandata)
con capacità in riscaldamento fino a 12.5 kW per modulo ma scalabile sulla
base dei carichi interni da soddisfare.

MODULO IDRONICO ATW – AIR TO WATER

Unità
Esterna H 2 O APPLICAZIONI TIPICHE: RESIDENZIALE CENTRALIZZATO (RISCALDAMENTO
serie Y/WY Volano Pannello A PANNELLI RADIANTI)
Termico Radiante
R410A

1 2

Unità Interna

BASSA PRESSIONE FLUIDO REFRIG. BI-FASE

Impianti Ibridi
Il modulo idronico ATW (come per il modulo HWS) permette di realizzare im- Principali caratteristiche
pianti ibridi: idronici e a espansione diretta VRF. Questa possibilità consente,
ad esempio, di effettuare il riscaldamento con pannelli radianti nei locali che Il modulo idronico ATW presenta caratteristiche operative che rispondono
lo prevedono (una forma di riscaldamento oggi particolarmente richiesta alle esigenze di un campo molto ampio di impianti:
dagli utenti per la sua uniformità di temperatura e silenziosità) e in altri locali il • capacità in riscaldamento nominale: 12.5 kW;
riscaldamento ad aria con le opportune unità interne della gamma Mitsubishi • capacità in raffrescamento nominale: 11.2 kW;
Electric (cassette, parete, canalizzate, etc.). Allo stesso modo, il condizio- • campo di temperature esterne di riscaldamento: -20°C ~ +32°C (Serie a
namento estivo può venir effettuato per mezzo del pavimento radiante, nei recupero di calore R2); -20 ~ +15.5°C (Serie a pompa di calore Y);
locali dove esso è stato installato, e ad aria nei locali restanti tramite le unità • campo di temperature esterne di condizionamento: -5°C ~ +46°C (Serie
interne VRF standard. R2 e Y);
Ciò permette di trattare efficientemente i diversi ambienti rispettandone sia i • campo di temperature di ritorno dell’acqua calda: 10°C ~ 40°C;
requisiti di utilizzo che le preferenze dell’utente. • alimentazione elettrica monofase a 230VAC;
Il sistema ibrido che ne risulta oltre ad offrire una elevata efficienza ener- • contabilizzazione individuale dell’energia termica tramite dispositivi di
getica, offre eccellenti capacità di diversificazione che mancano del tutto ai campo.
sistemi di climatizzazione tradizionali.
