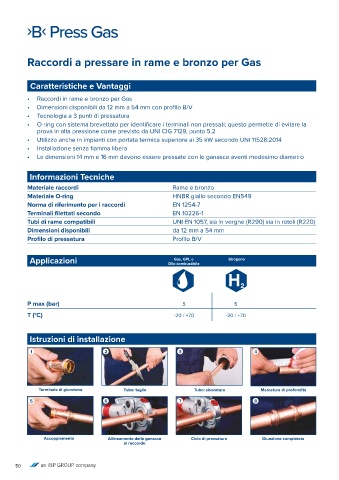

Page 50 - CONEXBANNINGER - LISTINO 2025

Raccordi a pressare in rame e bronzo per Gas

Caratteristiche e Vantaggi

• Raccordi in rame e bronzo per Gas
• Dimensioni disponibili da 12 mm a 54 mm con profilo B/V
• Tecnologia a 3 punti di pressatura
• O-ring con sistema brevettato per identificare i terminali non pressati; questo permette di evitare la
prova in alta pressione come previsto da UNI CIG 7129, punto 5.2
• Utilizzo anche in impianti con portata termica superiore ai 35 kW secondo UNI 11528:2014
• Installazione senza fiamma libera
• Le dimensioni 14 mm e 16 mm devono essere pressate con le ganasce aventi medesimo diametro

Informazioni Tecniche

Materiale raccordi Rame e bronzo
Materiale O-ring HNBR giallo secondo EN549
Norma di riferimento per i raccordi EN 1254-7
Terminali filettati secondo EN 10226-1
Tubi di rame compatibili UNI EN 1057, sia in verghe (R290) sia in rotoli (R220)
Dimensioni disponibili da 12 mm a 54 mm
Profilo di pressatura Profilo B/V

Applicazioni Olio combustibile Idrogeno
Gas, GPL e

P max (bar) 5 5
T (°C) -20 / +70 -20 / +70

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Marcatura di profondità
5 6 7 8

Accoppiamento Allineamento delle ganasce Ciclo di pressatura Giunzione completata
al raccordo

50
