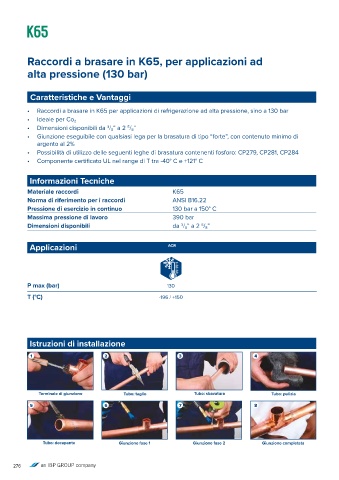

Page 276 - CONEXBANNINGER - LISTINO 2025

Raccordi a brasare in K65, per applicazioni ad
alta pressione (130 bar)

Caratteristiche e Vantaggi

• Raccordi a brasare in K65 per applicazioni di refrigerazione ad alta pressione, sino a 130 bar

• Ideale per Co 2
• Dimensioni disponibili da / 8 ” a 2 / 8 ”
3
5
• Giunzione eseguibile con qualsiasi lega per la brasatura di tipo “forte”, con contenuto minimo di
argento al 2%
• Possibilità di utilizzo delle seguenti leghe di brasatura contenenti fosforo: CP279, CP281, CP284
• Componente certificato UL nel range di T tra -40° C e +121° C

Informazioni Tecniche

Materiale raccordi K65
Norma di riferimento per i raccordi ANSI B16.22
Pressione di esercizio in continuo 130 bar a 150° C
Massima pressione di lavoro 390 bar
Dimensioni disponibili da / 8 ” a 2 / 8 ”
5
3

Applicazioni ACR

P max (bar) 130
T (°C) -196 / +150

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Tubo: pulizia
5 6 7 8

Tubo: decapante Giunzione fase 1 Giunzione fase 2 Giunzione completata
