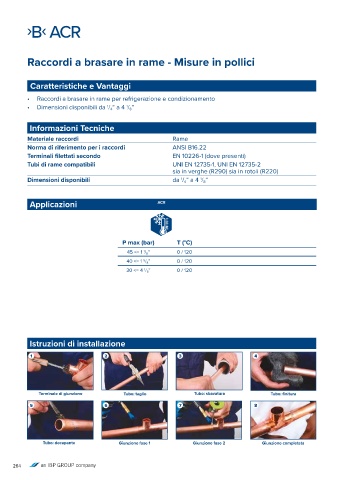

Page 264 - CONEXBANNINGER - LISTINO 2025

Raccordi a brasare in rame - Misure in pollici

Caratteristiche e Vantaggi

• Raccordi a brasare in rame per refrigerazione e condizionamento
• Dimensioni disponibili da / 4 ” a 4 / 8 ”
1
1

Informazioni Tecniche
Materiale raccordi Rame
Norma di riferimento per i raccordi ANSI B16.22
Terminali filettati secondo EN 10226-1 (dove presenti)
Tubi di rame compatibili UNI EN 12735-1, UNI EN 12735-2
sia in verghe (R290) sia in rotoli (R220)
Dimensioni disponibili da / 4 ” a 4 / 8 ”
1
1

Applicazioni ACR

P max (bar) T (°C)
45 <= 1 / 8 ” 0 / 120
1
40 <= 1 / 8 ” 0 / 120
5
30 <= 4 / 8 ” 0 / 120
1

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Tubo: finitura
5 6 7 8

Tubo: decapante Giunzione fase 1 Giunzione fase 2 Giunzione completata

264
