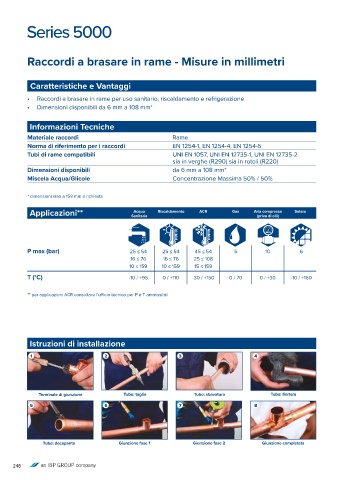

Page 248 - CONEXBANNINGER - LISTINO 2025

Raccordi a brasare in rame - Misure in millimetri

Caratteristiche e Vantaggi

• Raccordi a brasare in rame per uso sanitario, riscaldamento e refrigerazione
• Dimensioni disponibili da 6 mm a 108 mm*

Informazioni Tecniche

Materiale raccordi Rame
Norma di riferimento per i raccordi EN 1254-1, EN 1254-4, EN 1254-5
Tubi di rame compatibili UNI EN 1057, UNI EN 12735-1, UNI EN 12735-2
sia in verghe (R290) sia in rotoli (R220)
Dimensioni disponibili da 6 mm a 108 mm*
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

* dimensioni sino a 159 mm a richiesta

Applicazioni** Sanitaria Riscaldamento ACR Gas Aria compressa Solare
Acqua
(priva di olii)

P max (bar) 25 ≤ 54 25 ≤ 54 45 ≤ 54 5 10 6
16 ≤ 76 16 ≤ 76 25 ≤ 108
10 ≤ 159 10 ≤ 159 15 ≤ 159
T (°C) -10 / +95 0 / +110 -30 / +150 0 / 70 0 / +30 -10 / +160

** per applicazioni ACR consultare l’ufficio tecnico per P e T ammissibili

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Tubo: finitura
5 6 7 8

Tubo: decapante Giunzione fase 1 Giunzione fase 2 Giunzione completata
