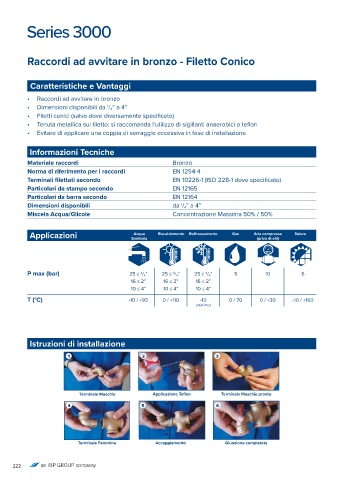

Page 222 - CONEXBANNINGER - LISTINO 2025

Raccordi ad avvitare in bronzo - Filetto Conico

Caratteristiche e Vantaggi

• Raccordi ad avvitare in bronzo
• Dimensioni disponibili da / 4 ” a 4”
1
• Filetti conici (salvo dove diversamente specificato)
• Tenuta metallica sul filetto: si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche

Materiale raccordi Bronzo
Norma di riferimento per i raccordi EN 1254-4
Terminali filettati secondo EN 10226-1 (ISO 228-1 dove specificato)
Particolari da stampo secondo EN 12165
Particolari da barra secondo EN 12164
Dimensioni disponibili da / 4 ” a 4”
1
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Sanitaria Riscaldamento Raffrescamento Gas Aria compressa Solare
Acqua
(priva di olii)

P max (bar) 25 ≤ / 4 ” 25 ≤ / 4 ” 25 ≤ / 4 ” 5 10 6
3
3
3
16 ≤ 2” 16 ≤ 2” 16 ≤ 2”
10 ≤ 4” 10 ≤ 4” 10 ≤ 4”
T (°C) -10 / +95 0 / +110 -10 0 / 70 0 / +30 -10 / +160
(minimo)

Istruzioni di installazione

1 2 3

Terminale Maschio Applicazione Teflon Terminale Maschio pronto
4 5 6

Terminale Femmina Accoppiamento Giunzione completata

222
