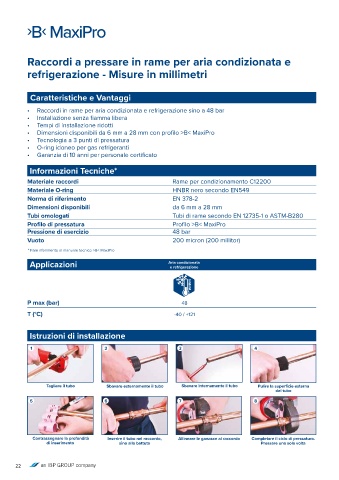

Page 22 - CONEXBANNINGER - LISTINO 2025
P. 22

Raccordi a pressare in rame per aria condizionata e
           refrigerazione - Misure in millimetri




            Caratteristiche e Vantaggi

           •  Raccordi in rame per aria condizionata e refrigerazione sino a 48 bar
           •  Installazione senza fiamma libera
           •  Tempi di installazione ridotti
           •  Dimensioni disponibili da 6 mm a 28 mm con profilo >B< MaxiPro
           •  Tecnologia a 3 punti di pressatura
           •  O-ring idoneo per gas refrigeranti
           •  Garanzia di 10 anni per personale certificato

           Informazioni Tecniche*

           Materiale raccordi                                 Rame per condizionamento C12200
           Materiale O-ring                                   HNBR nero secondo EN549
           Norma di riferimento                               EN 378-2
           Dimensioni disponibili                             da 6 mm a 28 mm
           Tubi omologati                                     Tubi di rame secondo EN 12735-1 o ASTM-B280
           Profilo di pressatura                              Profilo >B< MaxiPro
           Pressione di esercizio                             48 bar
           Vuoto                                              200 micron (200 millitor)
           * Fare riferimento al manuale tecnico >B< MaxiPro

           Applicazioni                                     Aria condizionata
                                                             e refrigerazione





           P max (bar)                                           48

           T (°C)                                             -40 / +121


           Istruzioni di installazione


            1                         2                         3                         4






                 Tagliare il tubo     Sbavare esternamente il tubo  Sbavare internamente il tubo  Pulire la superficie esterna
                                                                                                  del tubo
            5                         6                         7                         8






             Contrassegnare la profondità  Inserire il tubo nel raccordo,  Allineare le ganasce al raccordo  Completare il ciclo di pressatura.
                 di inserimento            sino alla battuta                                 Pressare una sola volta
