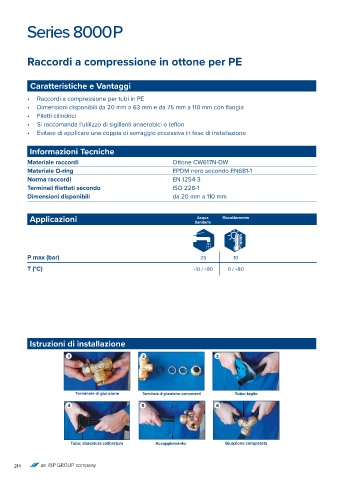

Page 214 - CONEXBANNINGER - LISTINO 2025

Raccordi a compressione in ottone per PE

Caratteristiche e Vantaggi

• Raccordi a compressione per tubi in PE
• Dimensioni disponibili da 20 mm a 63 mm e da 75 mm a 110 mm con flangia
• Filetti cilindrici
• Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche
Materiale raccordi Ottone CW617N-DW
Materiale O-ring EPDM nero secondo EN681-1
Norma raccordi EN 1254-3
Terminali filettati secondo ISO 228-1
Dimensioni disponibili da 20 mm a 110 mm

Applicazioni Sanitaria Riscaldamento
Acqua

P max (bar) 25 10

T (°C) -10 / +80 0 / +80

Istruzioni di installazione

1 2 3

Terminale di giunzione Terminale di giunzione: componenti Tubo: taglio
4 5 6

Tubo: sbavatura calibratura Accoppiamento Giunzione completata

214
