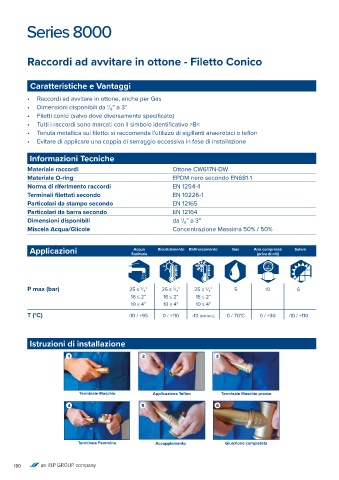

Page 180 - CONEXBANNINGER - LISTINO 2025

Raccordi ad avvitare in ottone - Filetto Conico

Caratteristiche e Vantaggi

• Raccordi ad avvitare in ottone, anche per Gas
• Dimensioni disponibili da / 8 ” a 3”
1
• Filetti conici (salvo dove diversamente specificato)
• Tutti i raccordi sono marcati con il simbolo identificativo >B<
• Tenuta metallica sul filetto: si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche

Materiale raccordi Ottone CW617N-DW
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento raccordi EN 1254-4
Terminali filettati secondo EN 10226-1
Particolari da stampo secondo EN 12165
Particolari da barra secondo EN 12164
Dimensioni disponibili da / 8 ” a 3”
1
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Sanitaria Riscaldamento Raffrescamento Gas Aria compressa Solare
Acqua
(priva di olii)

P max (bar) 25 ≤ / 4 ” 25 ≤ / 4 ” 25 ≤ / 4 ” 5 10 6
3
3
3
16 ≤ 2” 16 ≤ 2” 16 ≤ 2”
10 ≤ 4” 10 ≤ 4” 10 ≤ 4”
T (°C) -10 / +95 0 / +110 -10 (minimo) 0 / 70°C 0 / +30 -10 / +110

Istruzioni di installazione

1 2 3

Terminale Maschio Applicazione Teflon Terminale Maschio pronto
4 5 6

Terminale Femmina Accoppiamento Giunzione completata

180
