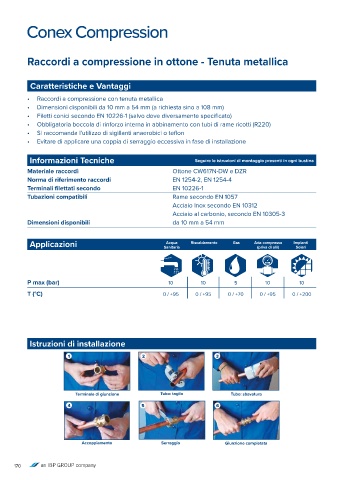

Page 170 - CONEXBANNINGER - LISTINO 2025

Raccordi a compressione in ottone - Tenuta metallica

Caratteristiche e Vantaggi

• Raccordi a compressione con tenuta metallica
• Dimensioni disponibili da 10 mm a 54 mm (a richiesta sino a 108 mm)
• Filetti conici secondo EN 10226-1 (salvo dove diversamente specificato)
• Obbligatoria boccola di rinforzo interna in abbinamento con tubi di rame ricotti (R220)
• Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche Seguire le istruzioni di montaggio presenti in ogni bustina
Materiale raccordi Ottone CW617N-DW e DZR
Norma di riferimento raccordi EN 1254-2, EN 1254-4
Terminali filettati secondo EN 10226-1
Tubazioni compatibili Rame secondo EN 1057
Acciaio Inox secondo EN 10312
Acciaio al carbonio, secondo EN 10305-3
Dimensioni disponibili da 10 mm a 54 mm

Applicazioni Sanitaria Riscaldamento Gas Aria compressa Impianti
Acqua
Solari
(priva di olii)

P max (bar) 10 10 5 10 10
T (°C) 0 / +95 0 / +95 0 / +70 0 / +95 0 / +200

Istruzioni di installazione

1 2 3

Terminale di giunzione Tubo: taglio Tubo: sbavatura
4 5 6

Accoppiamento Serraggio Giunzione completata

170
