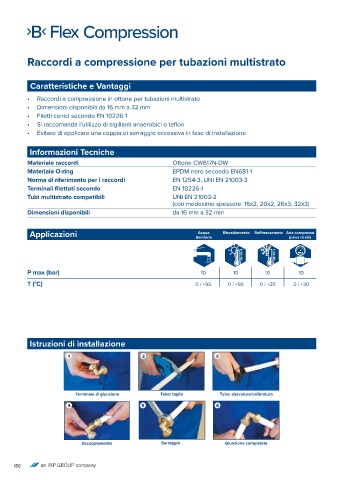

Page 156 - CONEXBANNINGER - LISTINO 2025

Raccordi a compressione per tubazioni multistrato

Caratteristiche e Vantaggi

• Raccordi a compressione in ottone per tubazioni multistrato
• Dimensioni disponibili da 16 mm a 32 mm
• Filetti conici secondo EN 10226-1
• Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche

Materiale raccordi Ottone CW617N-DW
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento per i raccordi EN 1254-3, UNI EN 21003-3
Terminali filettati secondo EN 10226-1
Tubi multistrato compatibili UNI EN 21003-2
(con medesimo spessore: 16x2, 20x2, 26x3, 32x3)
Dimensioni disponibili da 16 mm a 32 mm

Applicazioni Sanitaria Riscaldamento Raffrescamento Aria compressa
Acqua
(priva di olii)

P max (bar) 10 10 10 10
T (°C) 0 / +95 0 / +95 0 / +30 0 / +30

Istruzioni di installazione

1 2 3

Terminale di giunzione Tubo: taglio Tubo: sbavatura/calibratura
4 5 6

Accoppiamento Serraggio Giunzione completata

156
