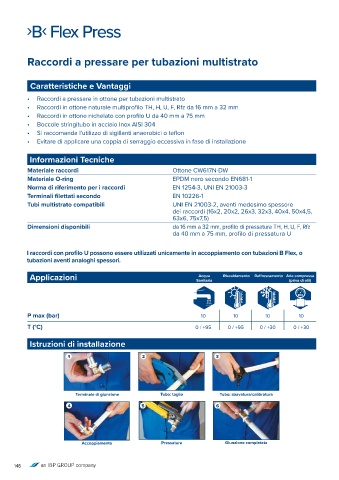

Page 148 - CONEXBANNINGER - LISTINO 2025

Raccordi a pressare per tubazioni multistrato

Caratteristiche e Vantaggi

• Raccordi a pressare in ottone per tubazioni multistrato
• Raccordi in ottone naturale multiprofilo TH, H, U, F, Rfz da 16 mm a 32 mm
• Raccordi in ottone nichelato con profilo U da 40 mm a 75 mm
• Boccole stringitubo in acciaio Inox AISI 304
• Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
• Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Informazioni Tecniche
Materiale raccordi Ottone CW617N-DW
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento per i raccordi EN 1254-3, UNI EN 21003-3
Terminali filettati secondo EN 10226-1
Tubi multistrato compatibili UNI EN 21003-2, aventi medesimo spessore
dei raccordi (16x2, 20x2, 26x3, 32x3, 40x4, 50x4,5,
63x6, 75x7,5)
Dimensioni disponibili da 16 mm a 32 mm, profilo di pressatura TH, H, U, F, Rfz
da 40 mm a 75 mm, profilo di pressatura U

I raccordi con profilo U possono essere utilizzati unicamente in accoppiamento con tubazioni B Flex, o
tubazioni aventi analoghi spessori.

Applicazioni Sanitaria Riscaldamento Raffrescamento Aria compressa
Acqua
(priva di olii)

P max (bar) 10 10 10 10

T (°C) 0 / +95 0 / +95 0 / +30 0 / +30

Istruzioni di installazione

1 2 3

Terminale di giunzione Tubo: taglio Tubo: sbavatura/calibratura
4 5 6

Accoppiamento Pressatura Giunzione completata
