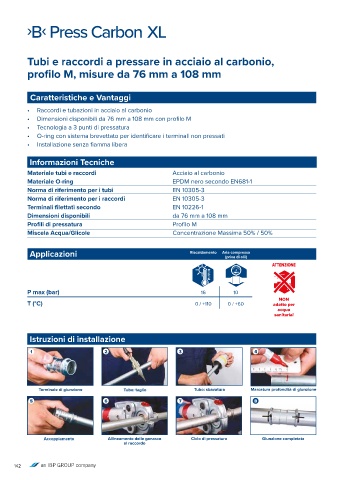

Page 142 - CONEXBANNINGER - LISTINO 2025

Tubi e raccordi a pressare in acciaio al carbonio,
profilo M, misure da 76 mm a 108 mm

Caratteristiche e Vantaggi

• Raccordi e tubazioni in acciaio al carbonio
• Dimensioni disponibili da 76 mm a 108 mm con profilo M
• Tecnologia a 3 punti di pressatura
• O-ring con sistema brevettato per identificare i terminali non pressati
• Installazione senza fiamma libera

Informazioni Tecniche

Materiale tubi e raccordi Acciaio al carbonio
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento per i tubi EN 10305-3
Norma di riferimento per i raccordi EN 10305-3
Terminali filettati secondo EN 10226-1
Dimensioni disponibili da 76 mm a 108 mm
Profili di pressatura Profilo M
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Riscaldamento Aria compressa
(priva di olii)
ATTENZIONE

P max (bar) 16 10
NON
T (°C) 0 / +110 0 / +60 adatto per
acqua
sanitaria!

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Marcatura profondità di giunzione
5 6 7 8

Accoppiamento Allineamento delle ganasce Ciclo di pressatura Giunzione completata
al raccordo

142
