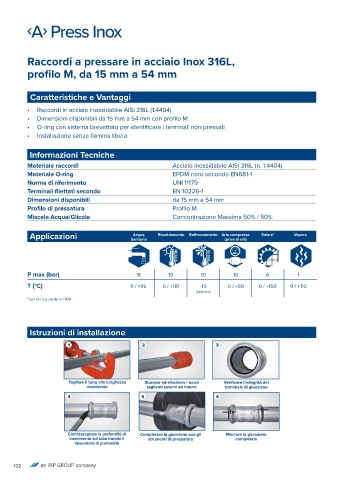

Page 102 - CONEXBANNINGER - LISTINO 2025

Raccordi a pressare in acciaio Inox 316L,
profilo M, da 15 mm a 54 mm

Caratteristiche e Vantaggi

• Raccordi in acciaio inossidabile AISI 316L (1.4404)
• Dimensioni disponibili da 15 mm a 54 mm con profilo M
• O-ring con sistema brevettato per identificare i terminali non pressati
• Installazione senza fiamma libera

Informazioni Tecniche

Materiale raccordi Acciaio inossidabile AISI 316L (n. 1.4404)
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento UNI 11179
Terminali filettati secondo EN 10226-1
Dimensioni disponibili da 15 mm a 54 mm
Profilo di pressatura Profilo M
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Sanitaria Riscaldamento Raffrescamento Aria compressa Solare* Vapore
Acqua
(priva di olii)

P max (bar) 16 10 10 10 6 1

T (°C) 0 / +95 0 / +110 -10 0 / +60 0 / +150 0 / +110
(minimo)
*con O-ring verde in FKM

Istruzioni di installazione

1 2 3

Tagliare il tubo alla lunghezza Sbavare ed eliminare i bordi Verificare l’integrità del
desiderata taglienti esterni ed interni terminale di giunzione
4 5 6

Contrassegnare la profondità di Completare la giunzione con gli Marcare la giunzione
inserimento sul tubo tramite il strumenti di pressatura completata
misuratore di profondità
