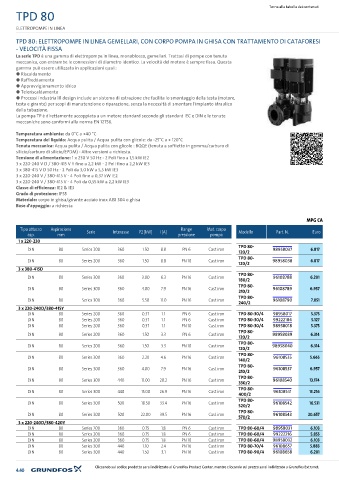

Page 112 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TPD 80

ELETTROPOMPE IN LINEA
TPD 80: ELETTROPOMPE IN LINEA GEMELLARI, CON CORPO POMPA IN GHISA CON TRATTAMENTO DI CATAFORESI
- VELOCITÀ FISSA
La serie TPD è una gamma di elettropompe in linea, monoblocco, gemellari. Trattasi di pompe con tenuta
meccanica, con entrambe le connessioni di diametro identico. La velocità del motore è sempre fissa. Questa
gamma può essere utilizzata in applicazioni quali:
● Riscaldamento
● Raffreddamento
● Approvvigionamento idrico
● Teleriscaldamento
● Processi industrialiIl design include un sistema di estrazione che facilita lo smontaggio della testa (motore,
testa e girante) per scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico
dalla tubazione.
La pompa TP è direttamente accoppiata a un motore standard secondo gli standard IEC e DIN e le tenute
meccaniche sono conformi alla norma EN 12756.

Temperatura ambiente: da 0°C a +40 °C
Temperatura del liquido: Acqua pulita / Acqua pulita con glicole: da -25°C a + 120°C
Tenuta meccanica: Acqua pulita / Acqua pulita con glicole : BQQE (tenuta a soffietto in gomma/carburo di
silicio/carburo di silicio/EPDM) - Altre versioni a richiesta.
Tensione di alimentazione: 1 x 230 V 50 Hz - 2 Poli fino a 1,5 kW IE2
3 x 220-240 V D / 380-415 V Y fino a 2,2 kW - 2 Poli fino a 2,2 kW IE3
3 x 380-415 V D 50 Hz - 2 Poli da 3,0 kW a 5,5 kW IE3
3 x 220-240 V / 380-415 V - 4 Poli fino a 0,37 kW IE2
3 x 220-240 V / 380-415 V - 4 Poli da 0,55 kW a 2,2 kW IE3
Classe di efficienza: IE2 & IE3
Grado di protezione: IP55
Materiale: corpo in ghisa/girante acciaio inox AISI 304 o ghisa
Base d'appoggio: a richiesta

MPG CA
Tipo attacco Aspirazione Range Mat. corpo
asp. mm Serie Interasse P2 [kW] I [A] pressione pompa Modello Part. N. Euro
1 x 220-230
TPD 80-
DIN 80 Series 200 360 1.50 8.8 PN 6 Cast iron 120/2 98958037 6.817
TPD 80-
DIN 80 Series 200 360 1.50 8.8 PN 10 Cast iron 120/2 98958038 6.817
3 x 380-415D
TPD 80-
DIN 80 Series 300 360 3.00 6.3 PN 16 Cast iron 180/2 96108788 6.201
TPD 80-
DIN 80 Series 300 360 4.00 7.9 PN 16 Cast iron 210/2 96108789 6.957
TPD 80-
DIN 80 Series 300 360 5.50 11.0 PN 16 Cast iron 240/2 96108790 7.051
3 x 220-240D/380-415Y
DIN 80 Series 200 360 0.37 1.1 PN 6 Cast iron TPD 80-30/4 98958017 5.375
DIN 80 Series 200 360 0.37 1.1 PN 6 Cast iron TPD 80-30/4 99222184 5.127
DIN 80 Series 200 360 0.37 1.1 PN 10 Cast iron TPD 80-30/4 98958018 5.375
DIN 80 Series 200 360 1.50 3.3 PN 6 Cast iron TPD 80- 98958039 6.314
120/2
TPD 80-
DIN 80 Series 200 360 1.50 3.3 PN 10 Cast iron 120/2 98958040 6.314
TPD 80-
DIN 80 Series 300 360 2.20 4.6 PN 16 Cast iron 140/2 96108535 5.665
TPD 80-
DIN 80 Series 300 360 4.00 7.9 PN 16 Cast iron 210/2 96108537 6.957
DIN 80 Series 300 440 11.00 20.2 PN 16 Cast iron TPD 80- 96108540 13.174
330/2
TPD 80-
DIN 80 Series 300 440 15.00 26.9 PN 16 Cast iron 400/2 96108541 13.216
TPD 80-
DIN 80 Series 300 500 18.50 33.4 PN 16 Cast iron 520/2 96108542 16.531
TPD 80-
DIN 80 Series 300 500 22.00 39.5 PN 16 Cast iron 570/2 96108543 20.657
3 x 220-240D/380-420Y
DIN 80 Series 200 360 0.75 1.8 PN 6 Cast iron TPD 80-60/4 98958031 6.103
DIN 80 Series 200 360 0.75 1.8 PN 6 Cast iron TPD 80-60/4 99222216 5.855
DIN 80 Series 200 360 0.75 1.8 PN 10 Cast iron TPD 80-60/4 98958032 6.103
DIN 80 Series 300 440 1.10 2.4 PN 16 Cast iron TPD 80-70/4 96108657 5.883
DIN 80 Series 300 440 1.50 3.1 PN 16 Cast iron TPD 80-90/4 96108658 6.201

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
