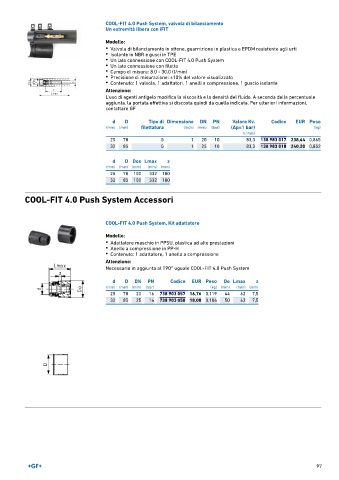

Page 97 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Push System, valvola di bilanciamento
Un estremità libera con iFIT
Modello:
• Valvola di bilanciamento in ottone, guarnizione in plastica e EPDM resistente agli urti
• Isolante in NBR e gusci in TPE
• Un lato connessione con COOL-FIT 4.0 Push System
• Un lato connessione con filetto
• Campo di misura: 8.0 - 30.0 (l/min)
• Precisione di misurazione: ±10% del valore visualizzato
• Contenuto: 1 valvola, 1 adattatori, 1 anelli a compressione, 1 guscio isolante

Attenzione:
L'uso di agenti antigelo modifica la viscosità e la densità del fluido. A seconda della percentuale
aggiunta, la portata effettiva si discosta quindi da quella indicata. Per ulteriori informazioni,
contattare GF

d D Tipo di Dimensione DN PN Valore Kv. Codice EUR Peso
(mm) (mm) filettatura (inch) (mm) (bar) (Δp=1 bar) (kg)
(l ⁄ min)
25 78 G 1 20 10 83,3 138 983 017 238,44 0,865
32 85 G 1 25 10 83,3 138 983 018 240,20 0,852

d D Dos Lmax z
(mm) (mm) (mm) (mm) (mm)
25 78 100 332 180
32 85 100 332 180

COOL-FIT 4.0 Push System Accessori

COOL-FIT 4.0 Push System, Kit adattatore

Modello:
• Adattatore maschio in PPSU, plastica ad alte prestazioni
• Anello a compressione in PP-H
• Contenuto: 1 adattatore, 1 anello a compressione

Attenzione:
Necessario in aggiunta al T90° uguale COOL-FIT 4.0 Push System

d D DN PN Codice EUR Peso Do Lmax z
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
25 78 20 16 738 903 057 16,76 0,119 44 62 7,5
32 85 25 16 738 903 058 18,00 0,106 50 63 7,5

97
