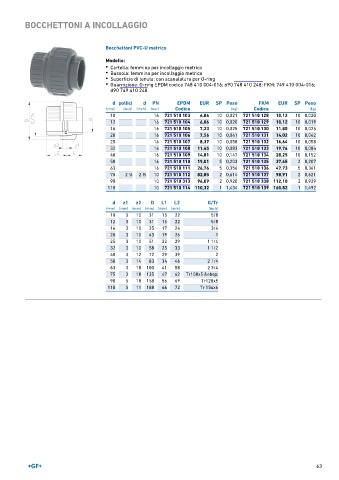

Page 63 - GEORGFISCHER - LISTINO 896

BOCCHETTONI A INCOLLAGGIO

Bocchettoni PVC-U metrico

Modello:
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio metrico
• Superficie di tenuta: con scanalatura per O-ring
• Guarnizione: O-ring EPDM codice 748 410 004-016; d90 748 410 248; FKM: 749 410 004-016;
d90 749 410 248

d pollici d PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (inch) (bar) Codice (kg) Codice (kg)
10 16 721 510 103 6,86 10 0,021 721 510 128 10,12 10 0,020
12 16 721 510 104 6,86 10 0,020 721 510 129 10,12 10 0,019
16 16 721 510 105 7,23 10 0,025 721 510 130 11,80 10 0,025
20 16 721 510 106 7,56 10 0,041 721 510 131 14,02 10 0,042
25 16 721 510 107 8,37 10 0,058 721 510 132 16,64 10 0,058
32 16 721 510 108 11,45 10 0,083 721 510 133 19,76 10 0,084
40 16 721 510 109 14,81 10 0,147 721 510 134 28,25 10 0,152
50 16 721 510 110 19,01 5 0,203 721 510 135 37,65 2 0,207
63 16 721 510 111 26,76 5 0,356 721 510 136 47,73 5 0,361
75 2 ∕2 2 ∕2 10 721 510 112 82,85 2 0,614 721 510 137 98,91 2 0,621
1
1
90 10 721 510 313 96,09 2 0,920 721 510 338 112,10 2 0,929
110 10 721 510 114 110,32 1 1,434 721 510 139 160,82 1 1,492
d z1 z2 D L1 L2 G/Tr
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
10 3 10 31 15 22 5/8
12 3 10 31 15 22 5/8
16 3 10 35 17 24 3/4
20 3 10 43 19 26 1
25 3 10 51 22 29 1 1/4
32 3 10 58 25 33 1 1/2
40 3 12 72 29 39 2
50 3 14 83 34 46 2 1/4
63 3 18 100 41 58 2 3/4
75 3 18 135 47 62 Tr108x5
90 5 18 158 56 69 Tr128x5
110 5 11 188 66 72 Tr 154x6

63
