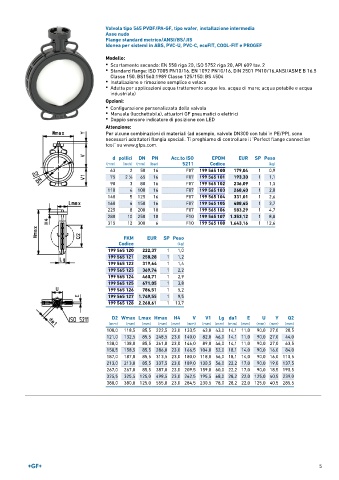

Page 5 - GEORGFISCHER - LISTINO 896

Valvola tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Asse nudo
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi in ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale (lucchettabile), attuatori GF pneumatici o elettrici
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Acc.to ISO EPDM EUR SP Peso
(mm) (inch) (mm) (bar) 5211 Codice (kg)
63 2 50 16 F07 199 565 100 179,04 1 0,9
75 2 ∕2 65 16 F07 199 565 101 193,30 1 1,1
1
90 3 80 16 F07 199 565 102 236,09 1 1,3
110 4 100 16 F07 199 565 103 268,40 1 2,0
140 5 125 16 F07 199 565 104 331,01 1 2,6
160 6 150 16 F07 199 565 105 488,45 1 3,7
225 8 200 10 F07 199 565 106 583,29 1 4,7
280 10 250 10 F10 199 565 107 1.353,12 1 8,8
315 12 300 6 F10 199 565 108 1.643,16 1 12,6

FKM EUR SP Peso
Codice (kg)
199 565 120 222,37 1 1,0
199 565 121 258,28 1 1,2
199 565 122 319,64 1 1,4
199 565 123 369,74 1 2,2
199 565 124 460,71 1 2,9
199 565 125 671,05 1 3,8
199 565 126 786,51 1 5,2
199 565 127 1.749,55 1 9,5
199 565 128 2.268,61 1 13,7

D2 Wmax Lmax Hmax H4 V V1 Lg da1 E U Y Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100,0 118,5 85,5 222,5 23,0 133,5 63,0 43,0 14,1 11,0 90,0 27,0 28,5
121,0 132,5 85,5 248,5 23,0 140,0 82,0 46,0 14,1 11,0 90,0 27,0 44,0
138,0 138,0 85,5 261,0 23,0 146,0 89,0 46,0 14,1 11,0 90,0 27,0 63,5
158,5 158,5 85,5 286,0 23,0 166,5 104,0 52,0 18,1 14,0 90,0 16,0 84,0
187,0 187,0 85,5 313,5 23,0 180,0 118,0 56,0 18,1 14,0 90,0 16,0 110,5
213,0 213,0 85,5 337,5 23,0 189,0 130,5 56,0 22,2 17,0 90,0 19,0 137,5
267,0 267,0 85,5 387,0 23,0 209,5 159,0 60,0 22,2 17,0 90,0 18,5 190,5
325,5 325,5 125,0 498,5 23,0 262,5 195,5 68,0 28,2 22,0 125,0 40,5 239,0
380,0 380,0 125,0 555,0 23,0 284,5 230,5 78,0 28,2 22,0 125,0 40,5 285,5
