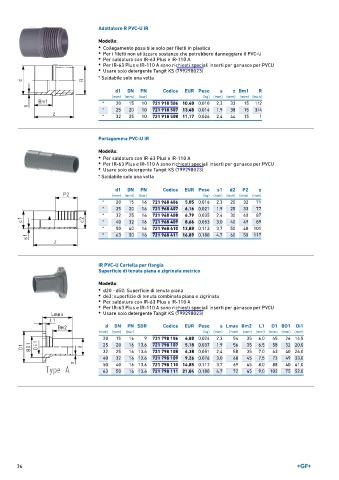

P. 36
Adattatore R PVC-U IR
Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)
* Saldabile solo una volta
d1 DN PN Codice EUR Peso s z Bm1 R
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (inch)
* 20 15 10 721 918 506 10,40 0,010 2,3 33 15 1/2
* 25 20 10 721 918 507 13,48 0,014 1,9 38 15 3/4
* 32 25 10 721 918 508 11,17 0,026 2,4 44 15 1
Portagomma PVC-U IR
Modello:
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)
* Saldabile solo una volta
d1 DN PN Codice EUR Peso s1 d2 P2 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
* 20 15 16 721 968 406 5,05 0,016 2,3 20 32 71
* 25 20 16 721 968 407 6,16 0,021 1,9 25 33 77
* 32 25 16 721 968 408 6,79 0,035 2,4 30 40 87
* 40 32 16 721 968 409 8,66 0,053 3,0 40 49 89
* 50 40 16 721 968 410 13,88 0,112 3,7 50 48 101
* 63 50 16 721 968 411 16,89 0,180 4,7 60 50 117
IR PVC-U Cartella per flangia
Superficie di tenuta piana e zigrinata metrico
Modello:
• d20 - d50: Superficie di tenuta piana
• d63: superficie di tenuta combinata piana e zigrinata
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)
d DN PN SDR Codice EUR Peso s Lmax Bm2 L1 D1 BD1 Di1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 9 721 798 106 4,88 0,024 2,3 54 35 6,0 45 26 14,5
25 20 16 13.6 721 798 107 5,18 0,037 1,9 56 35 6,5 58 32 20,0
32 25 16 13.6 721 798 108 6,38 0,051 2,4 58 35 7,0 63 40 26,0
40 32 16 13.6 721 798 109 9,26 0,076 3,0 68 45 7,5 73 49 33,0
50 40 16 13.6 721 798 110 14,85 0,117 3,7 69 45 8,0 88 40 41,0
63 50 16 13.6 721 798 111 21,04 0,180 4,7 72 45 9,0 102 75 52,0
