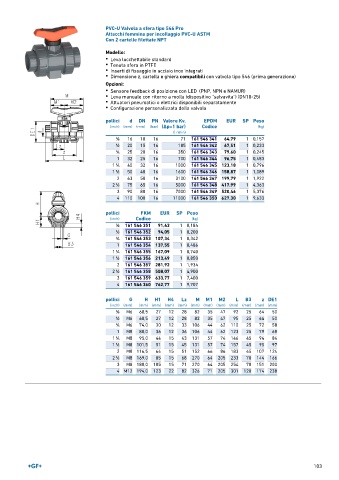

Page 103 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro
Attacchi femmina per incollaggio PVC-U ASTM
Con 2 cartelle filettate NPT

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 546 341 64,79 1 0,157
1 20 15 16 185 161 546 342 67,51 1 0,233
∕2
3 ∕4 25 20 16 350 161 546 343 79,60 1 0,245
1 32 25 16 700 161 546 344 96,75 1 0,483
1
1 ∕4 40 32 16 1000 161 546 345 123,18 1 0,796
1 50 40 16 1600 161 546 346 158,87 1 1,089
1 ∕2
2 63 50 16 3100 161 546 347 199,79 1 1,922
1 75 65 16 5000 161 546 348 417,99 1 4,363
2 ∕2
3 90 80 16 7000 161 546 349 520,46 1 5,376
4 110 100 16 11000 161 546 350 627,30 1 9,633
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 161 546 351 91,43 1 0,184
∕8
1 ∕2 161 546 352 94,05 1 0,200
3 161 546 353 107,34 1 0,342
∕4
1 161 546 354 137,55 1 0,486
1 161 546 355 167,09
1 ∕4 1 0,740
1 161 546 356 213,49 1 0,850
1 ∕2
2 161 546 357 281,92 1 1,934
1 161 546 358 508,07 1 4,900
2 ∕2
3 161 546 359 633,77 1 7,400
4 161 546 360 762,77 1 9,707
pollici G H H1 H4 Lz M M1 M2 L B3 z DE1
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 M6 60,5 27 12 28 82 35 47 92 25 64 50
∕8
1 ∕2 M6 60,5 27 12 28 82 35 47 95 25 64 50
3 M6 74,0 30 12 33 106 44 62 110 25 72 58
∕4
1 M8 80,0 36 12 36 106 44 62 123 25 79 68
1 M8 95,0 44 15 43 131 57 74 146 45 94 84
1 ∕4
1
1 ∕2 M8 101,5 51 15 45 131 57 74 157 45 95 97
2 M8 116,5 64 15 51 152 66 86 183 45 107 124
1
2 ∕2 M8 169,0 85 15 68 270 64 205 233 70 144 166
3 M8 180,0 105 15 71 270 64 205 254 70 151 200
4 M12 194,0 123 22 82 326 71 205 301 120 174 238

103
