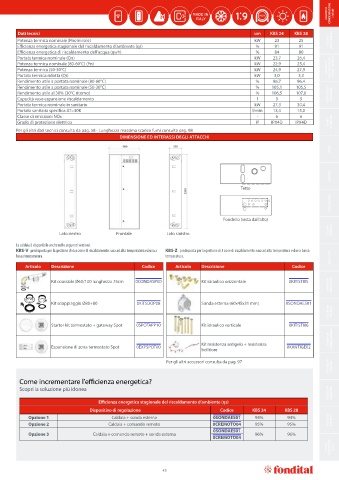

Page 45 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

Dati tecnici um KBS 24 KBS 28
Potenza termica nominale (Pnominale) kW 23 25 CALDAIE TRADIZIONALI
Efficienza energetica stagionale del riscaldamento d’ambiente (ηs) % 91 91
Efficienza energetica di riscaldamento dell’acqua (ηwh) % 84 80
Portata termica nominale (Qn) kW 23,7 26,4
Potenza termica nominale (80-60°C) (Pn) kW 22,9 25,4
Potenza termica (50-30°C) kW 24,9 27,9 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Portata termica ridotta (Qr) kW 3,0 3,3
Rendimento utile a portata nominale (80-60°C) % 96,7 96,4
Rendimento utile a portata nominale (50-30°C) % 105,1 105,5
Rendimento utile al 30% (30°C ritorno) % 106,5 107,0 FUMISTERIA E ACCESSORI
Capacità vaso espansione riscaldamento l 9 9
Portata termica nominale in sanitario kW 27,3 30,4
Portata sanitaria specifica ΔT=30K l/min 13,4 15,0
Classe di emissioni NOx - 6 6
Grado di protezione elettrico IP IPX4D IPX4D POMPE DI CALORE
Per gli altri dati tecnici consulta da pag. 58 - Lunghezza massima scarico fumi consulta pag. 98
DIMENSIONE ED INTERASSI DEGLI ATTACCHI

IBRIDI

FANCOIL

Tetto
SCALDACQUA

Fondello (vista dall'alto)
SOLARE TERMICO
Lato destro Frontale Lato sinistro
La caldaia è disponibile anche nelle seguenti versioni:
KBS-V predisposta per la gestione di due zone di riscaldamento: una ad alta temperatura ed una a KBS-Z predisposta per la gestione di 3 zone di riscaldamento: una ad alta temperatura e due a bassa
BOLLITORI
bassa temperatura. temperatura.
Articolo Descrizione Codice Articolo Descrizione Codice

RADIATORI PRESSOFUSI
Kit coassiale Ø60/100 lunghezza 75cm 0CONDASP00 Kit idraulico orizzontale 0KITISTI05

Kit sdoppiaggio Ø80+80 0KITSDOP08 Sonda esterna (60x45x31 mm) 0SONDAES01
RADIATORI ESTRUSI

Starter kit termostato + gateway Spot 0SPOTAPP10 Kit idraulico verticale 0KITISTI06
RADIATORI ARREDO BAGNO

Kit resistenza antigelo + resistenza
Espansione di zona termostato Spot 0EXPSPOT00 0KANTIGE02
bollitore
RADIATORI DESIGN
Per gli altri accessori consulta da pag. 97

Come incrementare l'efficienza energetica?
ACCESSORI RADIATORI
Scopri la soluzione più idonea

Efficienza energetica stagionale del riscaldamento d’ambiente (ηs)
Dispositivo di regolazione Codice KBS 24 KBS 28
Opzione 1 Caldaia + sonda esterna 0SONDAES01 94% 94% RADIATORI ELETTRICI
Opzione 2 Caldaia + comando remoto 0CREMOTO04 95% 95%
0SONDAES01
Opzione 3 Caldaia + comando remoto + sonda esterna 96% 96%
0CREMOTO04
STUFE CONVETTIVE A GAS

43
