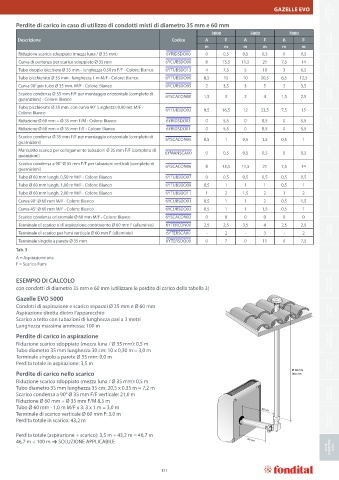

GAZELLE EVO
CALDAIE A CONDENSAZIONE < 35 kW

Perdite di carico in caso di utilizzo di condotti misti di diametro 35 mm e 60 mm
3000 5000 7000
Descrizione Codice A F A F A F CALDAIE TRADIZIONALI
m m m m m m
Riduzione scarico sdoppiato (mezza luna / Ø 35 mm) 6YRIDSDO00 0 0,5 0,5 0,5 0 0,5
Curva di partenza per scarico sdoppiato Ø 35 mm 6YCURSDO00 8 13,5 11,5 21 7,5 14
Tubo doppio bicchiere Ø 35 mm - lunghezza 0,50 m F/F - Colore: Bianco 6YTUBSDO13 4 7,5 5 10 3 6,5 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Tubo bicchierato Ø 35 mm - lunghezza 1 m M/F - Colore: Bianco 6YTUBSDO00 8,5 15 10 20,5 6,5 12,5
Curva 90° per tubo Ø 35 mm. M/F - Colore: Bianco 6YCURSDO05 2 3,5 3 5 2 3,5
Scarico condensa Ø 35 mm F/F per montaggio orizzontale (completo di 6YSCACON00 1,5 3 2 4 1,5 2,5 FUMISTERIA E ACCESSORI
guarnizioni) - Colore: Bianco
Tubo bicchierato Ø 35 mm. con curva 90° lunghezza 0,90 mt. M/F - 6YTUBSDO02 9,5 16,5 12 23,5 7,5 15
Colore: Bianco
Riduzione Ø 60 mm ÷ Ø 35 mm F/M - Colore: Bianco 6YRIDSDO03 0 5,5 0 8,5 0 5,5 POMPE DI CALORE
Riduzione Ø 60 mm ÷ Ø 35 mm F/F - Colore: Bianco 6YRIDSDO01 0 5,5 0 8,5 0 5,5
Scarico condensa Ø 35 mm F/F per montaggio orizzontale (completo di
guarnizioni) 6YSCACON05 0,5 1 0,5 1,5 0,5 1
Manicotto scarico per collegamento tubazioni Ø 35 mm F/F (completo di 6YMANSCA00 0 0,5 0,5 0,5 0 0,5 IBRIDI
guanizioni)
Scarico condensa a 90° Ø 35 mm F/F per tubazioni verticali (completo di 6YSCACON06 8 13,5 11,5 21 7,5 14
guarnizioni)
FANCOIL
Tubo Ø 60 mm lungh. 0,50 m M/F - Colore: Bianco 6YTUBSDO07 0 0,5 0,5 0,5 0,5 0,5
Tubo Ø 60 mm lungh. 1,00 m M/F - Colore: Bianco 6YTUBSDO09 0,5 1 1 1 0,5 1
Tubo Ø 60 mm lungh. 2,00 m M/F - Colore: Bianco 6YTUBSDO11 1 2 1,5 2 1 2
Curva 90° Ø 60 mm M/F - Colore: Bianco 6YCURSDO01 0,5 1 1 2 0,5 1,5 SCALDACQUA
Curva 45° Ø 60 mm M/F - Colore: Bianco 6YCURSDO03 0,5 1 1 1,5 0,5 1
Scarico condensa orizzontale Ø 60 mm M/F - Colore: Bianco 6YSCACON02 0 0 0 0 0 0
Terminale di scarico o di aspirazione controvento Ø 60 mm F (alluminio) 6YTERCON00 2,5 2,5 3,5 4 2,5 2,5
Terminale di scarico per fumi verticale Ø 60 mm F (alluminio) 6YTERSCA00 - 2 - 3 - 2 SOLARE TERMICO
Terminale singolo a parete Ø 35 mm 6YTERSDO00 0 7 0 11 0 7,5
Tab. 3
A = Aspirazione aria BOLLITORI
F = Scarico Fumi

ESEMPIO DI CALCOLO
con condotti di diametro 35 mm e 60 mm (utilizzare le perdite di carico della tabella 3) RADIATORI PRESSOFUSI

Gazelle EVO 5000
Condotti di aspirazione e scarico separati Ø 35 mm e Ø 60 mm
Aspirazione diretta dietro l’apparecchio RADIATORI ESTRUSI
Scarico a tetto con tubazioni di lunghezza pari a 3 metri
Lunghezza massima ammessa: 100 m
Perdite di carico in aspirazione RADIATORI ARREDO BAGNO
Riduzione scarico sdoppiato (mezza luna / Ø 35 mm): 0,5 m
Tubo diametro 35 mm lunghezza 30 cm: 10 x 0,30 m = 3,0 m
Terminale singolo a parete Ø 35 mm: 0,0 m
Perdita totale in aspirazione: 3,5 m RADIATORI DESIGN
Perdite di carico nello scarico Ø 60 mm
300 cm
Riduzione scarico sdoppiato (mezza luna / Ø 35 mm): 0,5 m
Tubo diametro 35 mm lunghezza 35 cm: 20,5 x 0,35 m = 7,2 m
Scarico condensa a 90° Ø 35 mm F/F verticale: 21,0 m ACCESSORI RADIATORI
Riduzione Ø 60 mm ÷ Ø 35 mm F/M 8,5 m
Tubo Ø 60 mm - 1,0 m M/F x 3: 3 x 1 m = 3,0 m
35 cm
Terminale di scarico verticale Ø 60 mm F: 3,0 m
Perdita totale in scarico: 43,2 m RADIATORI ELETTRICI

Perdita totale (aspirazione + scarico): 3,5 m + 43,2 m = 46,7 m
46,7 m < 100 m  SOLUZIONE APPLICABILE 30 cm
